Komponenty sprzęgające sprężarki powietrza Atlas Copco, I. Typy i cechy typowe

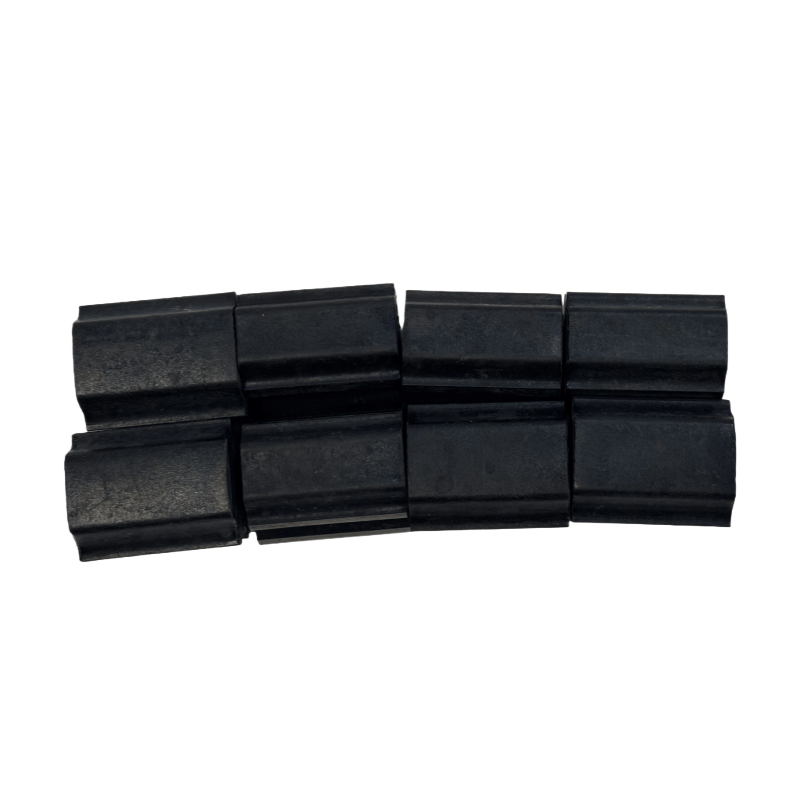

Sprzężenie elastyczne
Struktura: złożona z dwóch połowy złącza (odpowiednio z wałem silnika i głównego wału maszynowego) i elementu sprężystego (takiego jak gumowa podkładka lub blok poliuretanowy) pośrodku.
Cechy: Ma pewne możliwości buforowania i amortyzacji wstrząsu, może kompensować niewielkie odchylenia osiowe, promieniowe i kątowe oraz nadaje się do małych i średniej wielkości sprężarek śrubowych (takich jak seria GA 11-75 kW).
Zalety: Prosta instalacja i konserwacja, niski koszt i może zmniejszyć wpływ wibracji na silnik i główną maszynę.
Sprzężenie przepony
Struktura: moment obrotowy jest przenoszony przez metalową przeponę (zwykle stal nierdzewną), bez problemu zużycia elementów elastycznych.
Cechy: Wysoka precyzja, wysoka sztywność, z mniejszym dopuszczalnym zakresem odchylenia, ale wysoka wydajność transmisji (blisko 100%), odporna na wysokie temperatury i zanieczyszczenie oleju, odpowiednie dla modeli o dużych lub wysokociśnieniowych seriach i serii niskiego ciśnienia ZR).
Zalety: długa żywotność, brak częstego wymiany części zużycia, odpowiednie do ciągłego scenariuszy operacyjnych o wysokim obciążeniu.
Sprzężenie hydrauliczne
Struktura: Moc jest przenoszona przez ciecz (zwykle olej), w tym koło pompy, turbinę i koło prowadzące itp.
Funkcje: Może osiągnąć elastyczne uruchamianie, zmniejszyć prąd początkowy silnika, automatycznie chronić w przypadku przeciążenia, odpowiednie dla niektórych specjalnych modeli, które wymagają częstych fluktuacji startowych lub obciążenia.
Zalety: Chroni silnik i główną maszynę przed obciążeniami wstrząsu, przedłuża żywotność sprzętu.
Ii. Funkcje podstawowe
Transmisja mocy: stabilizuje transmisję mocy obrotowej silnika na główną maszynę, zapewniając normalne działanie głównego wirnika maszyny.
Kompensacja odchylenia: zmniejsza niewielkie błędy niewspółosiowości osiowej, promieniowej i kątowej podczas instalacji, zmniejsza dodatkowe naprężenie spowodowane niewspółosiowością.
Buforowanie i wchłanianie wstrząsu: pochłania wibracje i wstrząs podczas pracy, zmniejsza hałas i chroni kluczowe elementy, takie jak silnik i łożyska głównego maszyny.
Ochrona przed przeciążeniem: Niektóre typy (takie jak sprzężenia hydrauliczne, sprzężenia z szpilkami ścinającymi) odłączą się lub poślizgną w przypadku przeciążenia, zapobiegając uszkodzeniu silnika lub maszyny głównej z powodu przeciążenia.
Iii. Konserwacja i diagnoza uszkodzenia
Codzienna inspekcja
Regularnie obserwuj, czy sprzężenie ma nieprawidłowe wibracje, hałas lub wyciek oleju (w przypadku sprzężeń hydraulicznych).
Sprawdź, czy elementy sprężyste (takie jak gumowe podkładki) starzeją się, pękają lub zużyte oraz czy elementy metalowe mają pęknięcia czy deformacje.
Upewnij się, że pokrycie ochronne sprzęgające jest nienaruszone, aby zapobiec wystawianiu obrotowych części i powodowania wypadków bezpieczeństwa.
Kalibracja wyrównania
Po zainstalowaniu lub wymianie komponentów sprzęgania należy wykonać precyzyjną kalibrację wyrównania (sugerowaną do użycia instrumentu wyrównania lasera); W przeciwnym razie doprowadzi to do przedwczesnego zużycia sprzężenia, ogrzewania łożysk lub nienormalnego hałasu z głównej maszyny.
Po biegu przez pewien czas (na przykład co 6 miesięcy), sprawdź wyrównanie, aby zapobiec odchyleniom spowodowanym rozliczeniem fundamentów lub luźnymi śrubami.
Powszechne wady i obsługa
Nieprawidłowe wibracje / hałas: głównie z powodu nadmiernego osiowego, promieniowego lub kątowego niewspółosiowości wyrównania lub uszkodzenia elementów sprężystości, wymagają ponownej kalibracji lub wymiany pierwiastków.
Awaria transmisji mocy: może być spowodowane złamaniem przepony, sprężystym oderwaniem blokowym lub złamaniem szpilki ścinającej, wymaga zatrzymania maszyny do kontroli i wymiany odpowiednich komponentów, a także zbadać przyczynę przeciążenia.
Wysoka temperatura: Zwykle z powodu złego wyrównania lub niewystarczającego smarowania (w przypadku sprzężeń hydraulicznych) wymagają kalibracji wyrównania lub uzupełniania / wymiany płynu roboczego.
Wybór komponentów sprzęgających
Specyfikacje składników sprzęgania (takich jak średnica otworu, stopień momentu obrotowego) muszą dopasować średnicę wału i moc silnika i maszyny głównej. Zaleca się stosowanie oryginalnych akcesoriów Atlas Copco w celu zapewnienia dokładności wymiarowej i niezawodności materiału, unikając szkód sprzętu spowodowanych gorszymi akcesoriami.
