Scenariusze i funkcje aplikacji
Funkcja rdzenia: Zgodnie z oryginalnym fabrycznym zaworem kontrolnym, zapobiega odwrotnemu przepływowi sprężonego powietrza, oleju smarującego lub cieczy chłodzącej poprzez jednokierunkową charakterystykę przewodzącą, chroniąc kluczowe elementy sprężarki powietrza, takie jak jednostka główna, silnik i pompa przed uderzeniem wstecznym.
Wspólne lokalizacje aplikacji:
Rurociąg wydechowy sprężarki powietrza (zapobieganie sprężonym powietrzu z powrotem do jednostki głównej podczas wyłączania).
Rurociąg oleju smaru (unikanie niedoboru lokalnego oleju spowodowanego przez odwrotny przepływ po wyłączeniu).
Rurociąg układu chłodzenia (zapobiegający odwrotnej akumulacji cieczy chłodzącej).
Modele kompatybilne: Kompatybilne głównie ze sprężarkami powietrza głównego nurtu, takimi jak Atlas Copco GA Series i GX Series. Odpowiedni zestaw należy wybrać na podstawie wielkości instalacji i stopnia ciśnienia zaworu kontrolnego określonego modelu.
Skład zestawu i cechy strukturalne

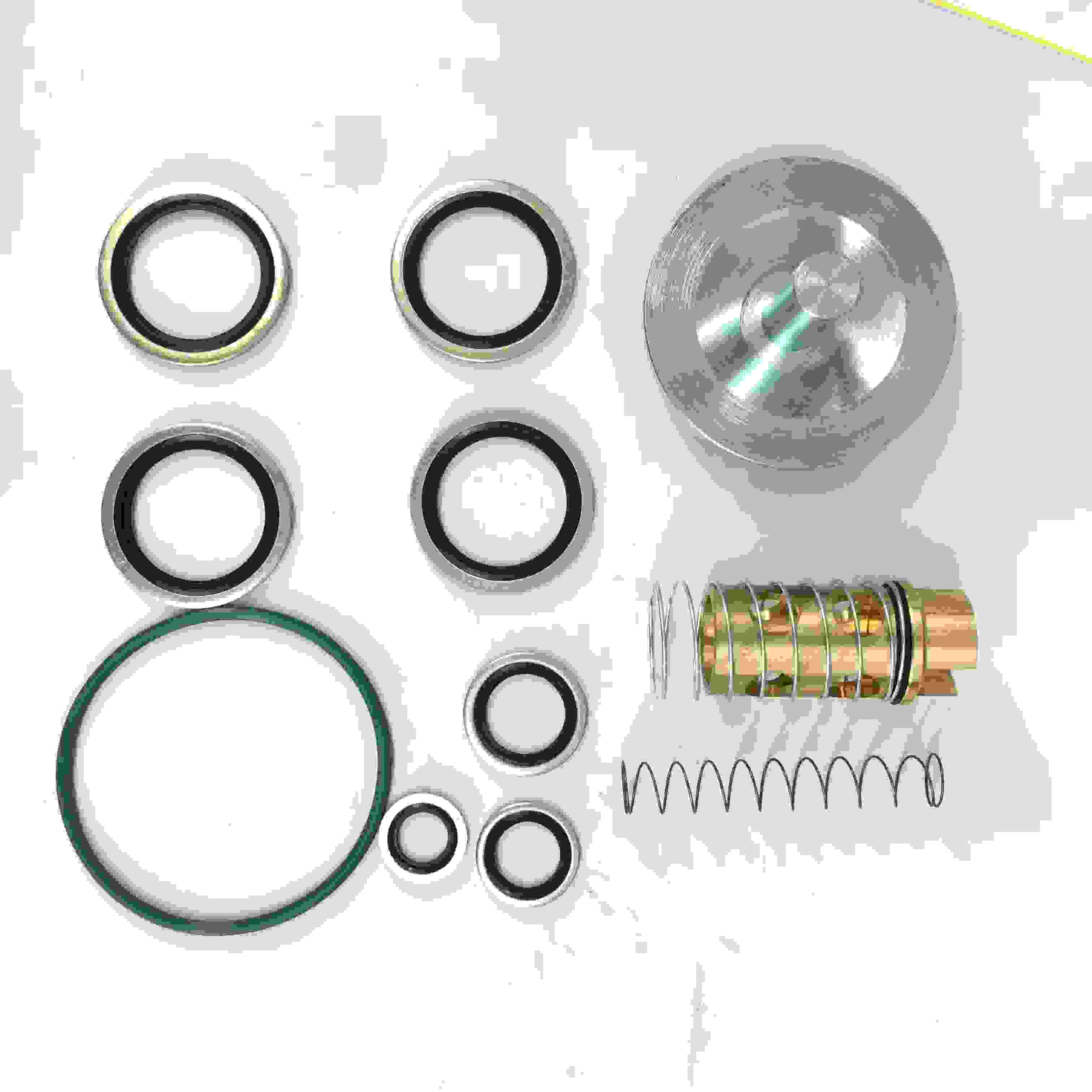

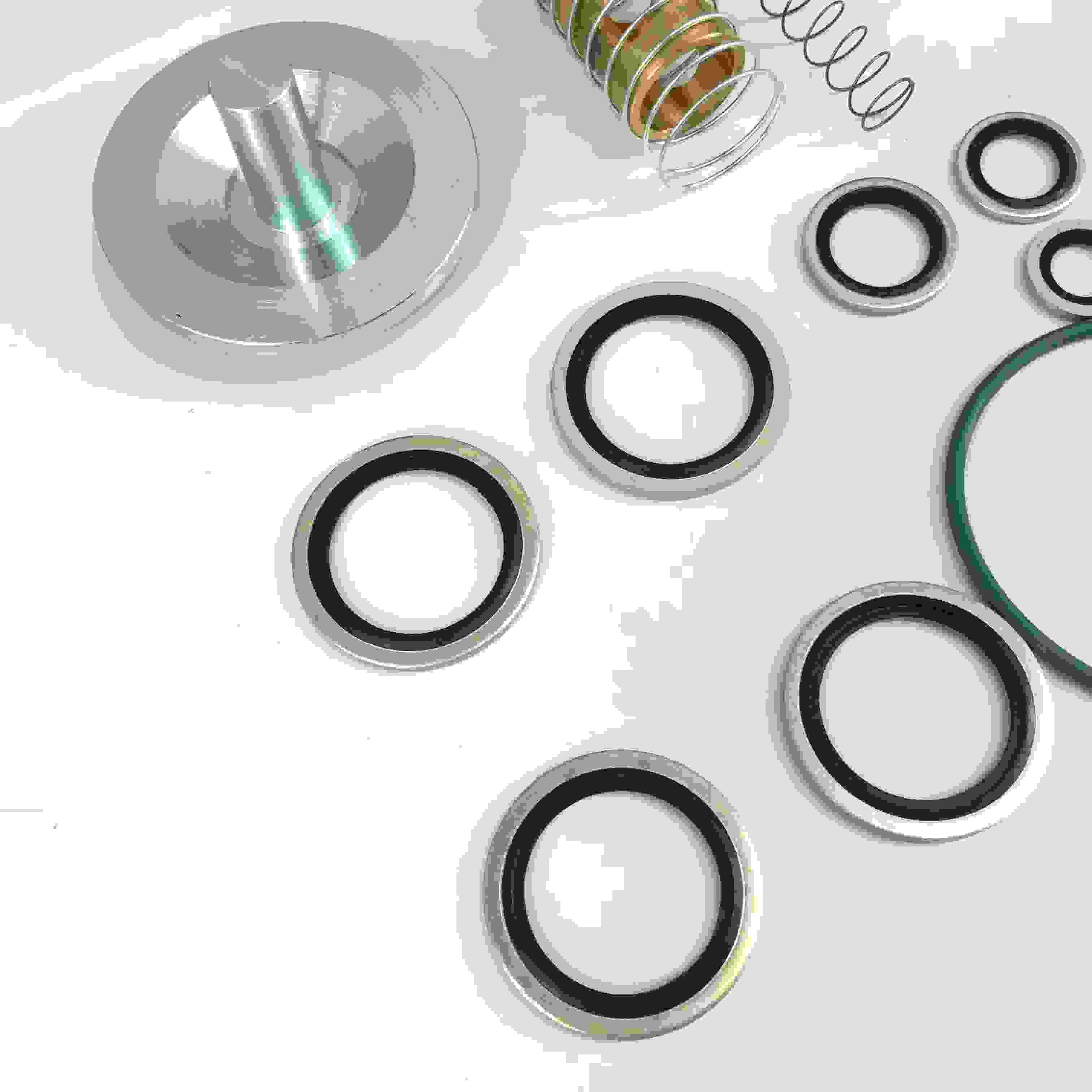

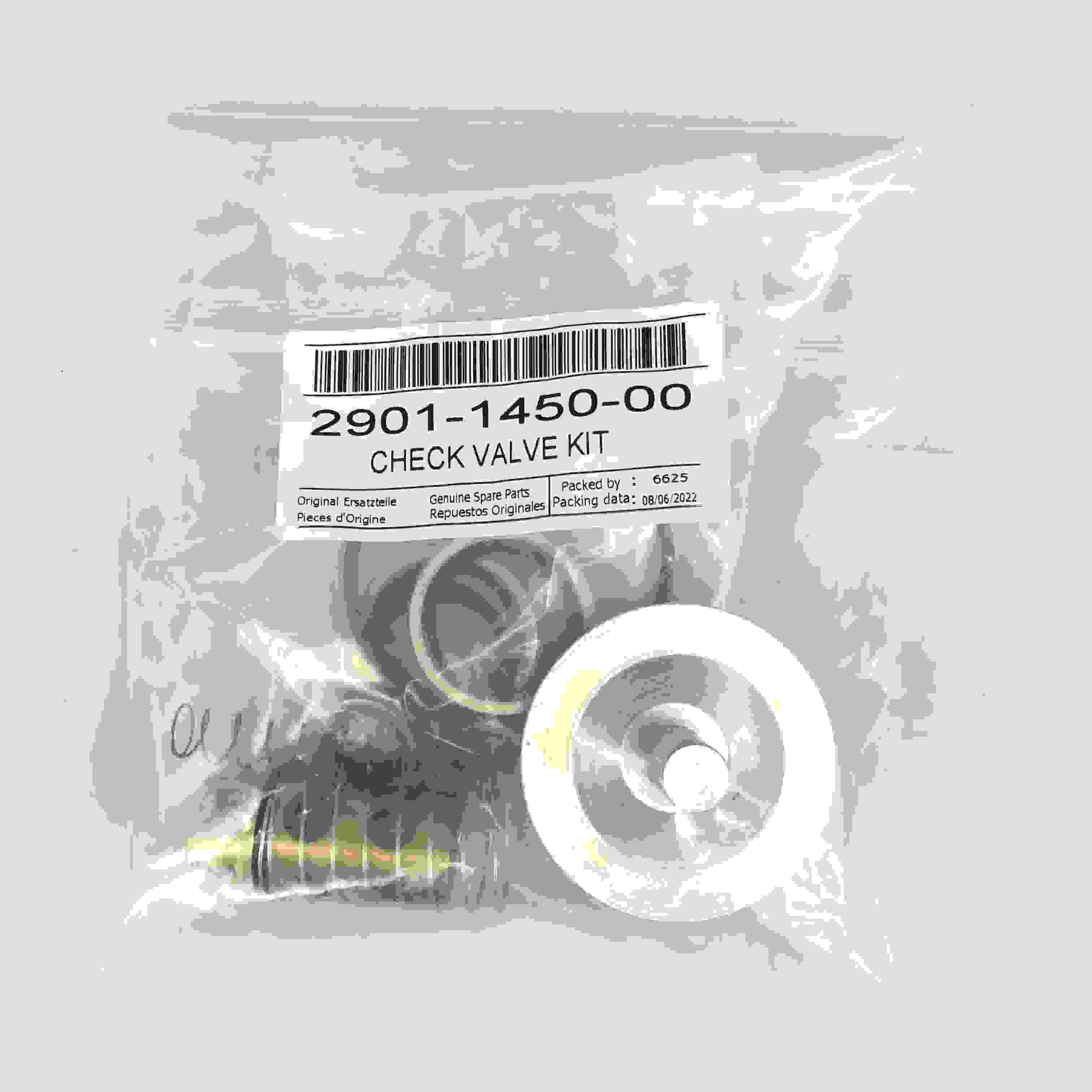

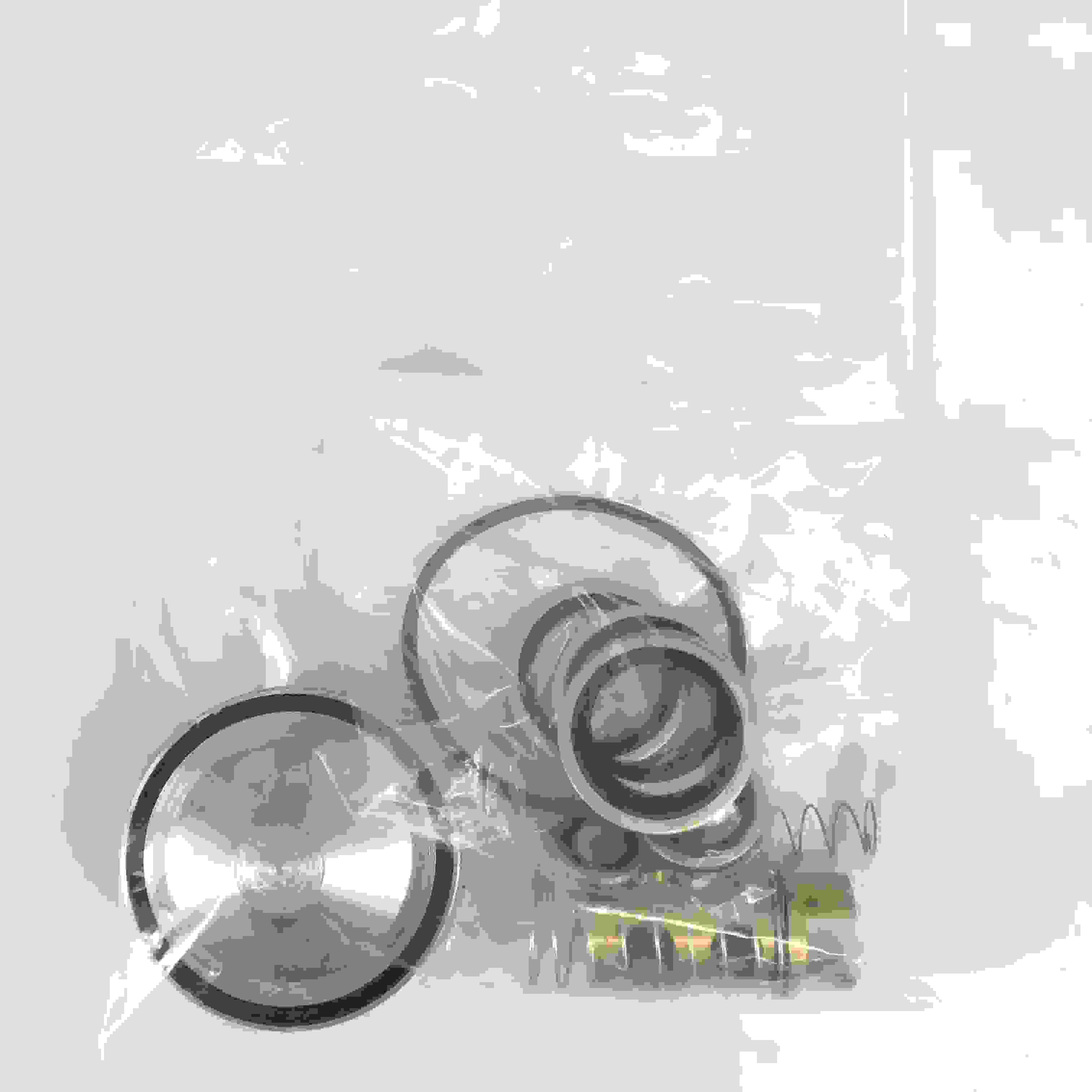

Główne komponenty: Zwykle obejmują korpus zaworu kontrolnego, rdzeń zaworu (taki jak tarcza zaworu, rdzeń zaworu w kształcie kulki), sprężynę, części uszczelniające (O-ring, siedzenie zaworu), śruby instalacyjne i inne akcesoria do konserwacji.
Forma strukturalna: głównie zawory kontrolne typu sprężynowego (zamknięte siłą sprężyny, pchane otwarte przez średnie ciśnienie), niektóre są typu huśtawkowego (odpowiednie dla rurociągów o dużych przepływach).
Charakterystyka materialna:
Korpus zaworu jest wykonany z żeliwa, mosiądzu lub stali nierdzewnej (wybranej na podstawie średniego i ciśnienia), zdolnego do wytrzymania ciśnienia systemu (zwykle 0 ~ 16 barów, do 25 barów dla modeli wysokiego ciśnienia).
Rdzeń zaworu i sprężyna są wykonane z opornych na korozję materiałów o wysokiej wytrzymałości (takich jak stal nierdzewna), zapewniając niezawodne działanie.
Części uszczelniające wykorzystują oporną na olej gumę oporną na temperaturę (taką jak guma nitrylowa, fluororubber), odpowiednie dla charakterystyki pożywki sprężarki powietrza.
Cechy kompatybilnych zestawów
Zoptymalizowana kompatybilność: Zaprojektowana zgodnie ze specyfikacjami wielkości instalacji i interfejsu oryginalnego zaworu kontrolnego fabrycznego (takiego jak typ wątku, rozmiar kołnierza), zapewniając bezpośrednią wymianę oryginalnych komponentów fabrycznych bez modyfikowania rurociągu lub struktury instalacji.
Wydajność w pobliżu pierwotnej fabryki: Symulując ciśnienie otwierające, charakterystykę przepływu i wydajność uszczelnienia oryginalnego zaworu kontrolnego fabrycznego, zapewnia zgodność z systemem w normalnych warunkach pracy i spełnia podstawowe wymagania funkcjonalne.
Zaleta ekonomiczna: Cena jest zwykle niższa niż oryginalny zestaw fabryczny, odpowiedni dla potrzeb konserwacyjnych wrażliwych na koszty w warunkach pracy niekwestionowanych.
Wygoda konserwacji: Zestaw zawiera wszystkie niezbędne akcesoria do wymiany, nie trzeba kupować rozproszonych części osobno, upraszczając proces konserwacji. Notatki użytkowania
Dopasowanie wyboru:
Potwierdź specyfikacje zaworu stop, które są kompatybilne z wybranym modelem (takie jak rozmiar interfejsu, ciśnienie robocze i typ średniego), aby uniknąć trudności w instalacji lub awarii funkcjonalnej z powodu niekompatybilnych parametrów.
优先 Wybierz kompatybilne marki, które przeszły testy innych firm lub weryfikację rynku w celu zmniejszenia ryzyka jakości.
Wytyczne instalacyjne ：
Zainstaluj zawór zatrzymania ściśle zgodnie z kierunkiem instalacji oryginalnej fabryki (kierunek przepływu wskazany na korpusie zaworu), aby uniknąć instalacji odwrotnej, powodując, że medium nie jest w stanie przepływać lub utracić funkcję przepływu wstecznego.
Oczyść interfejs rur, sprawdź płaskość powierzchni uszczelniającej, upewnij się, że prawidłowa instalacja elementu uszczelniającego i zapobiegaj wyciekom.
Dokręć śruby łączące zgodnie z określonym momentem obrotowym, aby uniknąć odkształcenia korpusu zaworu.
Weryfikacja wydajności ：
Po instalacji przetestuj funkcję przepływu wstecznego (na przykład sprawdzanie znaków odwrotnego przepływu po wyłączeniu).
Monitoruj utratę ciśnienia roboczego. Jeśli jest znacznie wyższy niż oryginalna część fabryczna, może wpływać na wydajność systemu, i konieczne jest natychmiastowe zbadanie.
Regularna inspekcja ： Żywotność kompatybilnych komponentów może być nieco krótsza niż w przypadku oryginalnych części fabrycznych. Zaleca się skrócenie cyklu kontroli (takiego jak co 3000-5000 godzin), aby niezwłocznie wykryć problemy, takie jak zużycie rdzenia zaworu i zmęczenie wiosenne.
