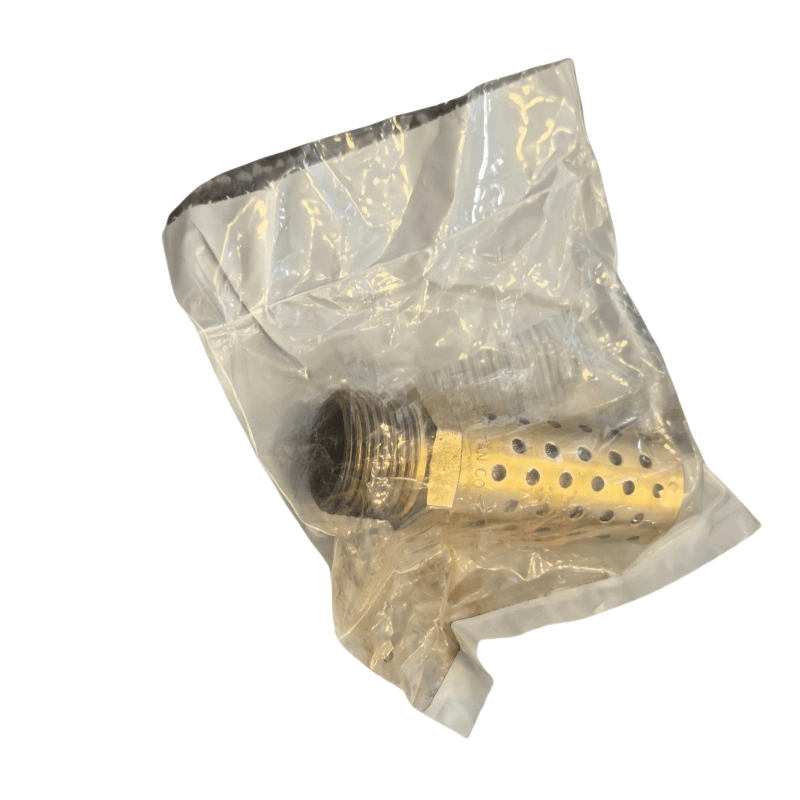

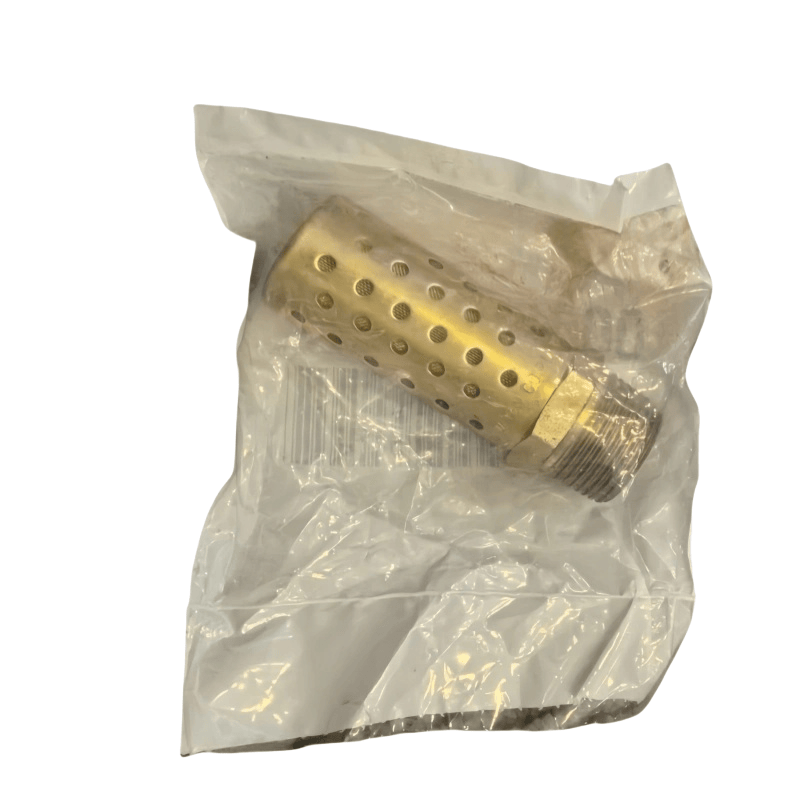

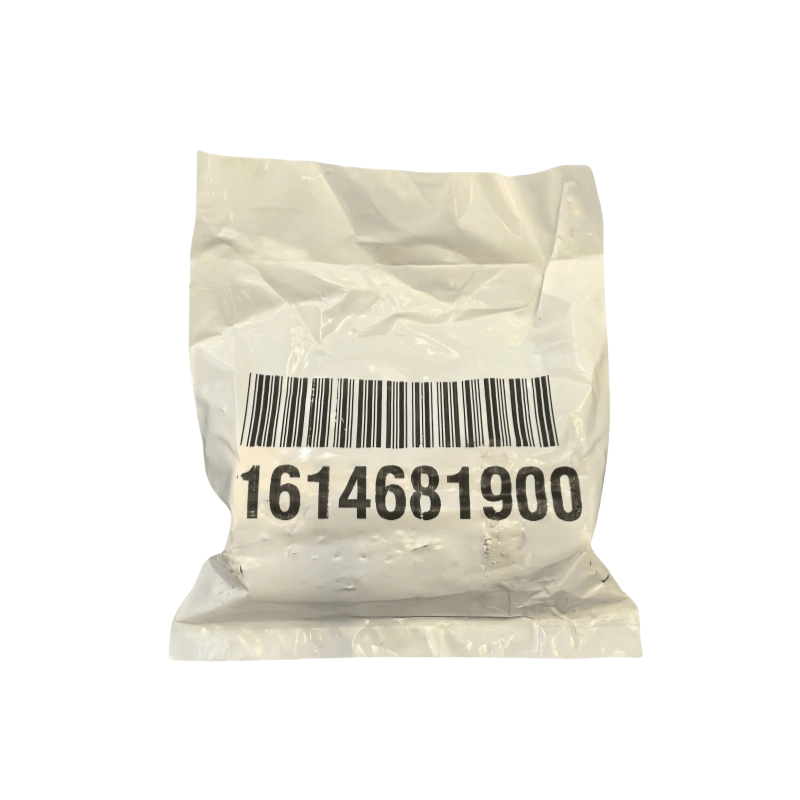

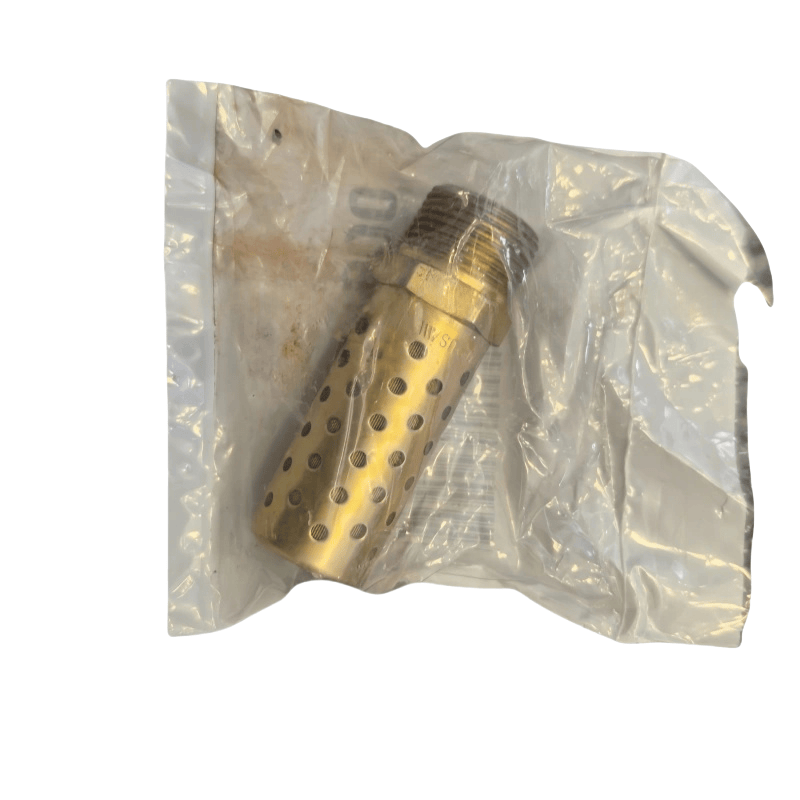

Tłumik sprężarki powietrza Atlas Copco 1614681900

Główne funkcje tłumików Atlas Copco

Redukcja i tłumienie szumów: Podczas pracy sprężarki powietrza porty wlotowe i wydechowe będą generować intensywny hałas z powodu zakłócenia szybkiego przepływu powietrza (zwykle w zakresie od 80 do 120 decybeli). Tłumik pochłania i odzwierciedla fale dźwiękowe poprzez określoną strukturę, zmniejszając hałas do standardów ochrony środowiska (ogólnie ≤ 85 decybeli), chroniąc słuch operatora i zmniejszając wpływ na otaczające środowisko.

Stabilizowanie przepływu powietrza: Niektóre tłumiki są zaprojektowane w celu optymalizacji ścieżki przepływu powietrza, zmniejszania turbulencji i unikania utraty ciśnienia spowodowanego chaotycznym przepływem powietrza, zapewniając spożycie i wydajność sprężarki sprężarki.

Filtrowanie i ochrona: tłumik wlotowy często integruje funkcje filtrowania, aby zapobiec wchodzeniu do sprężarki powietrza, zmniejszając zużycie sprzętu i przedłużenie jego żywotności.

Wspólne typy i scenariusze aplikacji

Na podstawie lokalizacji i funkcji instalacji są one głównie podzielone na następujące kategorie:

Tłumik wlotowy

Zainstalowane w porcie wlotowym sprężarki powietrza, używane do zmniejszenia hałasu aerodynamicznego generowanego podczas ssania.

Struktura jest kombinacją rezystancyjnej (z użyciem wnęki do odbicia fal dźwiękowych) i rezystancyjnych (napełniających materiałów zabójczych dźwięku, takich jak wełna szklana, ceramika porowata), biorąc pod uwagę zarówno redukcję szumu, jak i wydajność stosowania.

Odpowiedni dla wszystkich rodzajów sprężarki powietrza, zwłaszcza tłoka i sprężarki powietrza typu śrubowego.

Tłumik spalin

Zainstalowany w porcie wydechowym sprężarki powietrza lub rury wydechowej zbiornika magazynowego, zmniejszając hałas wysokociśnieniowego przepływu powietrza podczas sprężonego zładowania powietrza.

Ze względu na wysokie ciśnienie wydechowe (zwykle 0,7-1,3 MPa) wymagany jest projekt oporny na wysokim ciśnienia. Struktura jest głównie rezystancyjna (taka jak komora rozszerzająca, komora rezonansowa), unikając dyspersji materiałów absorbingowych przez przepływ powietrza pod wysokim ciśnieniem.

Często stosowane w sprężarkach spalinowych (takich jak typ tłoka) lub rurociągi wydechowe zaworu bezpieczeństwa.

Tłumik wyładowania

Zaprojektowany specjalnie dla dużej ilości rozładowanego powietrza podczas rozładunku sprężarki powietrza, z wyższymi wymaganiami dotyczącymi redukcji szumu (zwykle musi zmniejszyć 30-50 decybeli).

Przyjmuje kompozytową strukturę wielu etapów redukcji ciśnienia, rozszerzenia i materiałów absymentujących dźwięk, które mogą nie tylko zmniejszyć hałas, ale także powoli uwalniać ciśnienie, unikając wpływu na przepływ powietrza.

Podstawowa zasada projektowania

Oporowe tłumienie: Wykorzystanie porowatych materiałów absorbujących dźwięk (takie jak bawełniana bawełna, metalowa siatka druciana) w celu wchłaniania energii dźwiękowej i przekształcania go w energię cieplną do rozpraszania, odpowiednie dla szumu częstotliwości od połowy do wysokości.

Odporne tłumienie: poprzez zmiany przekrojowe rur (takie jak komora rozszerzająca, rurka skurczowa) lub komory rezonansowe, co powoduje, że fale dźwiękowe odbijają się i zakłócają, aby anulować, odpowiedni do szumu o niskiej częstotliwości.

Rezonansowo-kombinowany: Łącząc powyższe dwie zasady, może jednocześnie zmniejszać szum wysoki, średnią i niską częstotliwość, o szerszym zakresie aplikacji.

Kluczowe punkty wyboru i instalacji

Parametry wyboru

Dopasuj objętość rozładowania (m3/min) i ciśnienie (MPA) sprężarki powietrza, aby upewnić się, że średnica tłumika pasuje do rurociągu, unikając nadmiernej utraty ciśnienia.

Redukcja szumu: Na podstawie wymagań dotyczących szumu w miejscu wybierz produkt z redukcją szumu o ≥ 20 decybeli (patrz parametry wydajności akustycznej dostarczone przez producenta).

Materiał: Tłumik wlotowy można wybrać ze stopu aluminium, tworzywa sztucznego (lekkie, odporne na rdzę); Tłumik spalin / wyładowanie należy wybrać ze stali węglowej, stali nierdzewnej (odpornej na wysokie ciśnienie, wysoka temperatura).

Środki ostrożności instalacji

Zapewnij dobre uszczelnienie z interfejsem sprężarki powietrza, aby uniknąć odbicia hałasu lub spadku wydajności z powodu wycieku powietrza.

Zainstaluj tłumik w pobliżu źródła szumu (takiego jak port wlotowy, port wydechowy), skracając ścieżkę propagacji szumów.

Napraw mocno, aby uniknąć wtórnego szumu spowodowanego wibracją.
