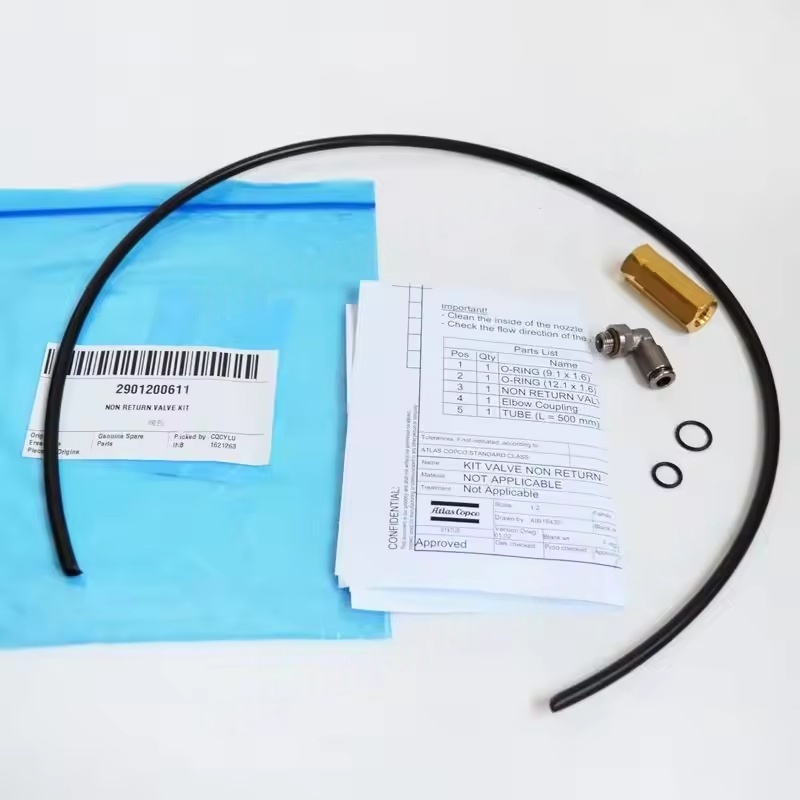

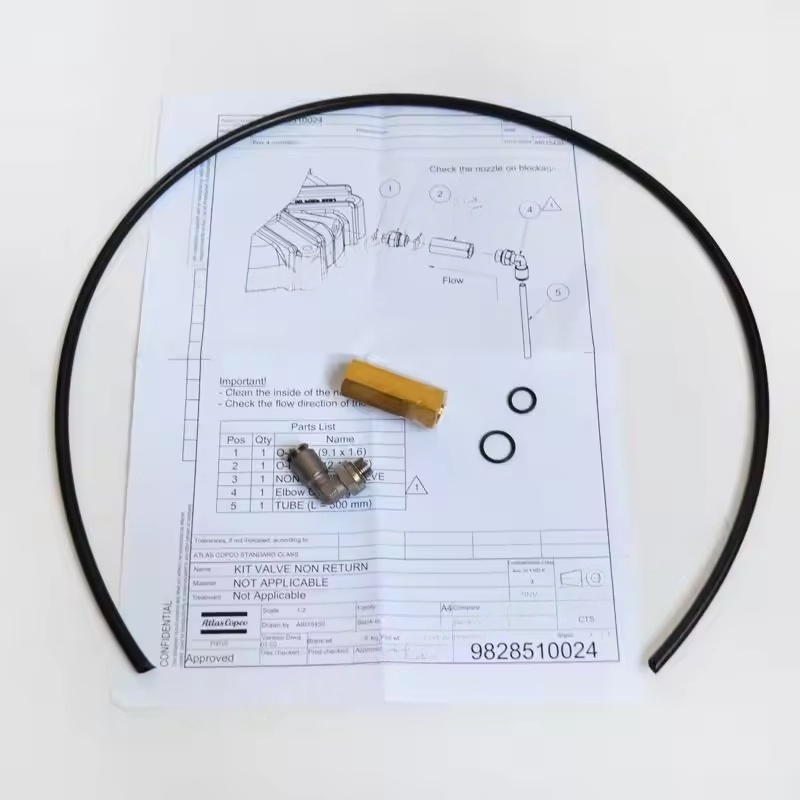

2901200611 Atlas Copco Zestaw zaworu bez powracania do sprężarki śrubowej wtryskowanej oleju

1. Korpus zaworu niewytrzymania montażu sprężarki powietrza

Funkcja: Jako zewnętrzna powłoka całego zespołu, pomieści wewnętrzne elementy rdzenia i łączy rurociągi.

Materiał: Wybrany na podstawie właściwej cechy ciśnienia i średnich materiałów, wspólne materiały obejmują żeliwo (odpowiednie do warunków niskiego ciśnienia), stal odlewana (ciśnienie średnio-wysokie) i stal nierdzewna (w środowiskach żrących, takich jak przemysł żywności i farmaceutyczny).

Struktura: Zwykle w typu prostym lub kątowym prawym ma kanały płynów w środku, aby zapewnić płynne przepływ przepływu powietrza.

2. Rdzeń zaworu (tarcza zaworu) montażu zaworu nieograniczonego sprężarki powietrza

Funkcja: Kontroluje kierunek przepływu powietrza, umożliwiając tylko przepływ w jedną stronę (od wylotu sprężarki powietrza do zbiornika magazynowego lub rurociągów w dół) i zapobiegając przepływowi odwrotnego.

Typy typowe:

Rdzeń zaworu typu winda: porusza się w górę i w dół wzdłuż osi korpusu zaworu, ma dobrą wydajność uszczelniającą, odpowiednią do rurociągów o małej średnicy.

Rdzeń zaworu typu huśtawki: otwiera się przez obracanie się wokół osi zawiasu, ma niską oporność, odpowiedni do scenariuszy o wysokim przepływie i dużej średnicy.

Rdzeń zaworu typu kulki: uszczelnia się przez samokontrola lub wiosenną siłę piłki, ma prostą strukturę i szybką reakcję.

Materiał: W większości wykonany z metali odpornych na zużycie (takich jak mosiądz, żelazo plastyczne), niektóre bardzo precyzyjne scenariusze wykorzystują tworzywa inżynieryjne (takie jak politetrafluoroetylen) w celu zwiększenia wydajności uszczelnienia.

3. Składniki uszczelniające montaż zaworu nie-skorowego sprężarki powietrza

Funkcja: Zapewnia szczelność, gdy rdzeń zaworu ma kontakt z siedziskiem zaworu, zapobiegając wyciekom.

Wspólne materiały:

Gumka nitrylowa butadien (NBR): Dobra odporność na olej, odpowiednia dla zwykłych systemów sprężarki powietrza.

Fluororubber (FKM): Odporny na wysokie temperatury i korozję chemiczną, odpowiednie dla środowisk o wysokiej temperaturze lub specjalnych średnich.

Metalowa powierzchnia uszczelniająca: osiąga uszczelnienie przez precyzyjne obrabiane powierzchnie styku metalu, odpowiednie do warunków wysokiego ciśnienia i wysokiego temperatury.

4. Spring

Funkcja: Zapewnij siłę odbicia, aby rdzeń zaworu szczery przylegał do gniazda zaworu, gdy nie ma przepływu powietrza do przodu, osiągając uszczelnienie.

Charakterystyka: Sprężynowa elastyczność musi pasować do ciśnienia roboczego systemu - zbyt duża elastyczność zwiększy odporność na przepływ powietrza, zbyt mało może prowadzić do złego uszczelnienia.

Materiał: zwykle wykonany ze stali nierdzewnej, aby zapobiec rdzy i awarii w środowisku wilgotnym lub tłustym.

5. Siedziba zaworu nieporęcznego zespołu zaworu sprężarki powietrza

Funkcja: tworzy parę uszczelniającą z rdzeniem zaworu, będąc kluczową powierzchnią styku, aby zapobiec odwrotnemu przepływowi powietrza.

Cechy: powierzchnia musi być precyzyjnie obrabiana (np. Polerowanie), aby zapewnić dopasowanie do rdzenia zaworu, niektóre fotele zaworów można wymienić w celu łatwej konserwacji.

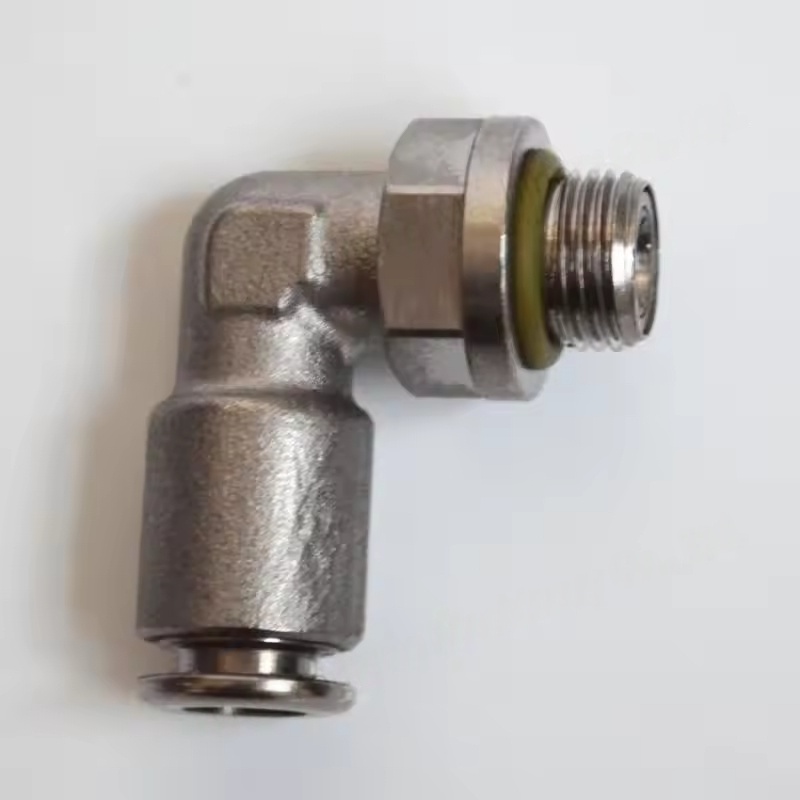

6. Interfejsy połączenia montażu zaworu nieograniczonego sprężarki powietrza

Funkcja: Łączy port wydechowy sprężarki z płucnymi rurociągami (takimi jak zbiorniki magazynowe, suszarki itp.).

Wspólne formy:

Gwintowane interfejsy (wątek wewnętrzny / wątek zewnętrzny): takie jak gwint G, wątek NPT, odpowiedni dla małych średnic (≤DN50).

Interfejsy kołnierza: odpowiednie do rurociągów o dużej średnicy, zapewniające mocne połączenie i silne uszczelnienie.

Interfejsy spawalnicze: odpowiednie do scenariuszy wysokociśnieniowych i wysokiej wibracji, wymagające profesjonalnej instalacji spawania.

Funkcje podstawowe montażu zaworu nieredukowania sprężarki powietrza

Zapobiegaj przepływowi wstecznym: zapobiega sprężonym powietrzu w zbiorniku magazynowym przepływającym z powrotem do jednostki głównej sprężarki powietrza po zatrzymaniu, unikając odwrotnego obrotu jednostki głównej lub oleju smarującego wciskającym do cylindra.

Chroń system: zapobiega kondensatowi wody lub zanieczyszczeń przed końcem sprzętu (takiego jak suszarki, filtry) z powrotem do sprężarki powietrza, zmniejszając ryzyko awarii.

Utrzymuj ciśnienie systemu: zapewnia stabilność ciśnienia w zbiorniku magazynowym po wyłączeniu, unikając częstego uruchamiania sprężarki powietrza.
