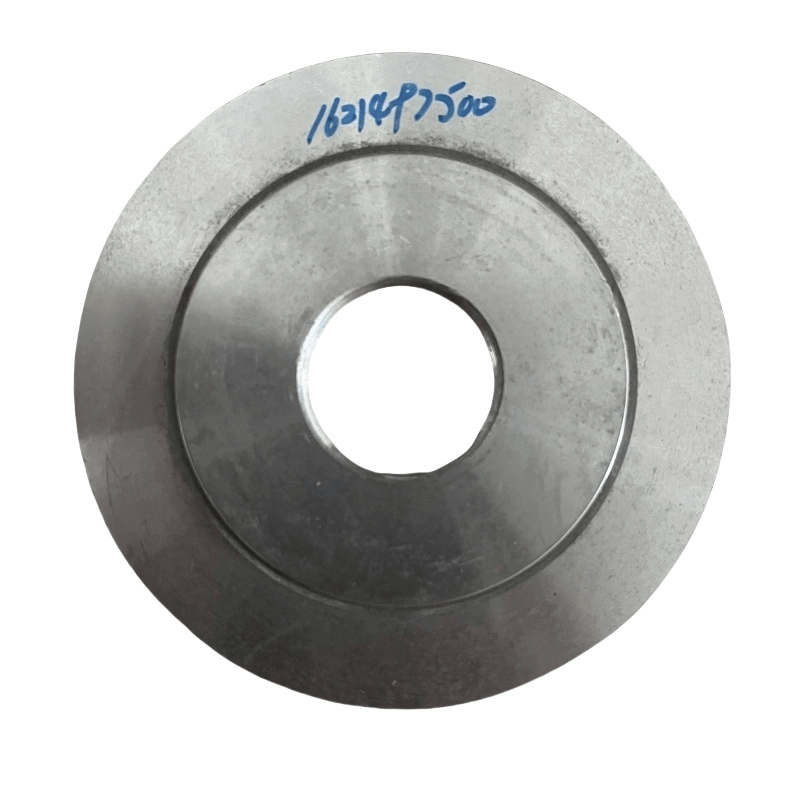

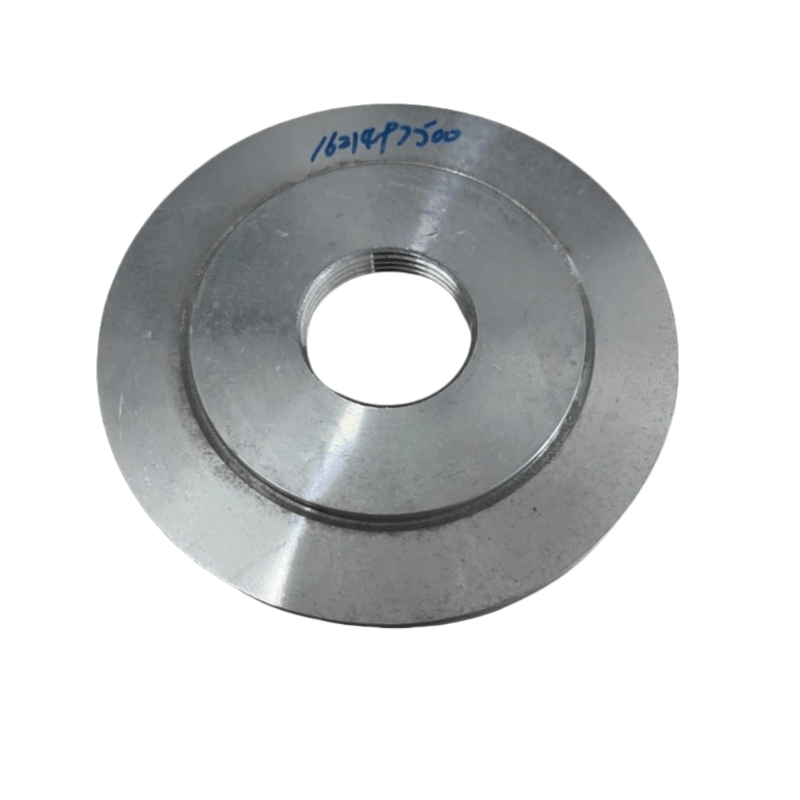

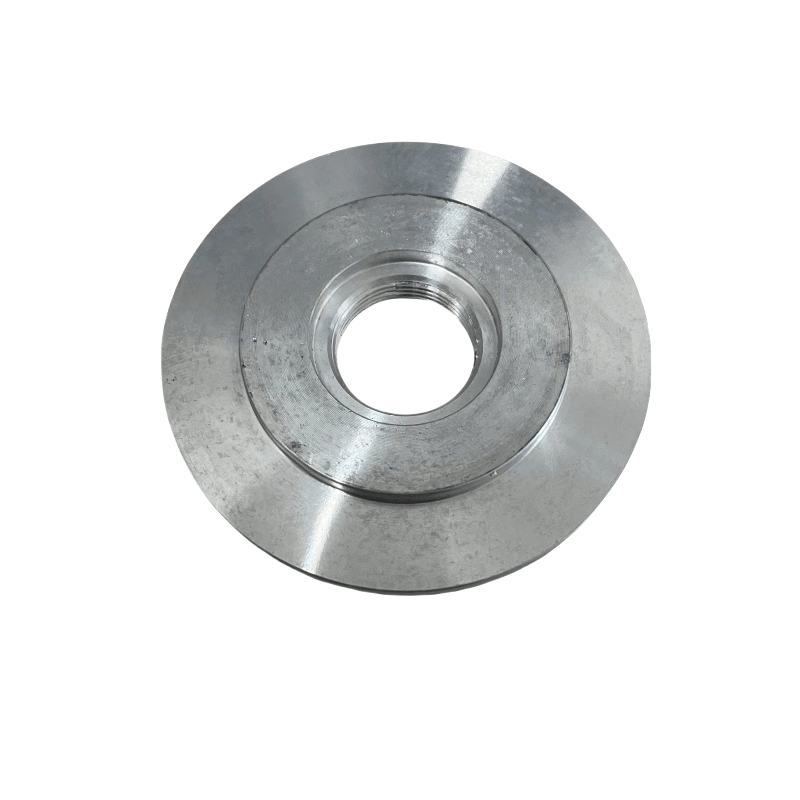

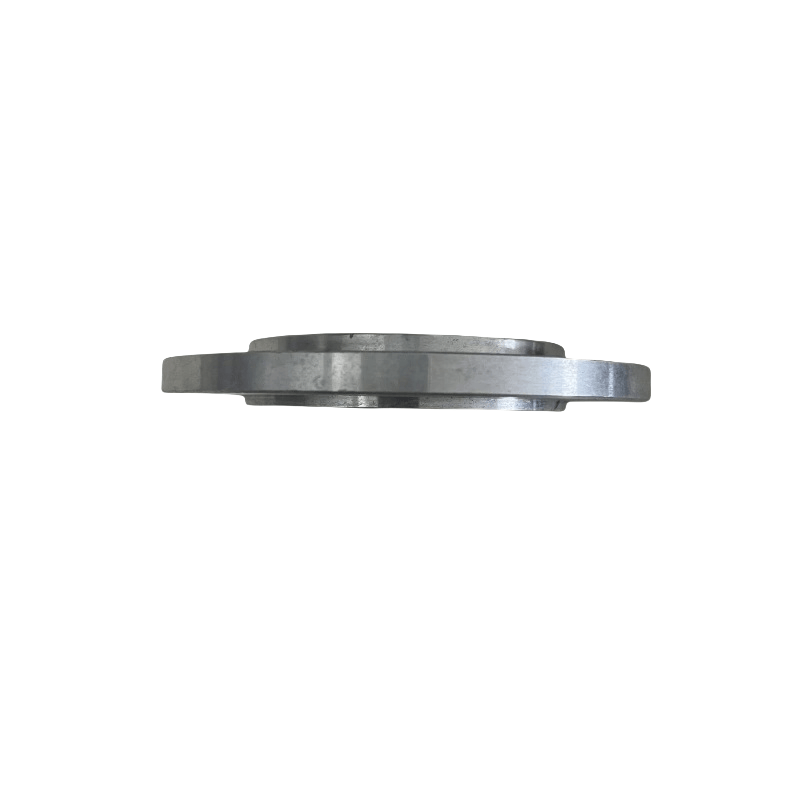

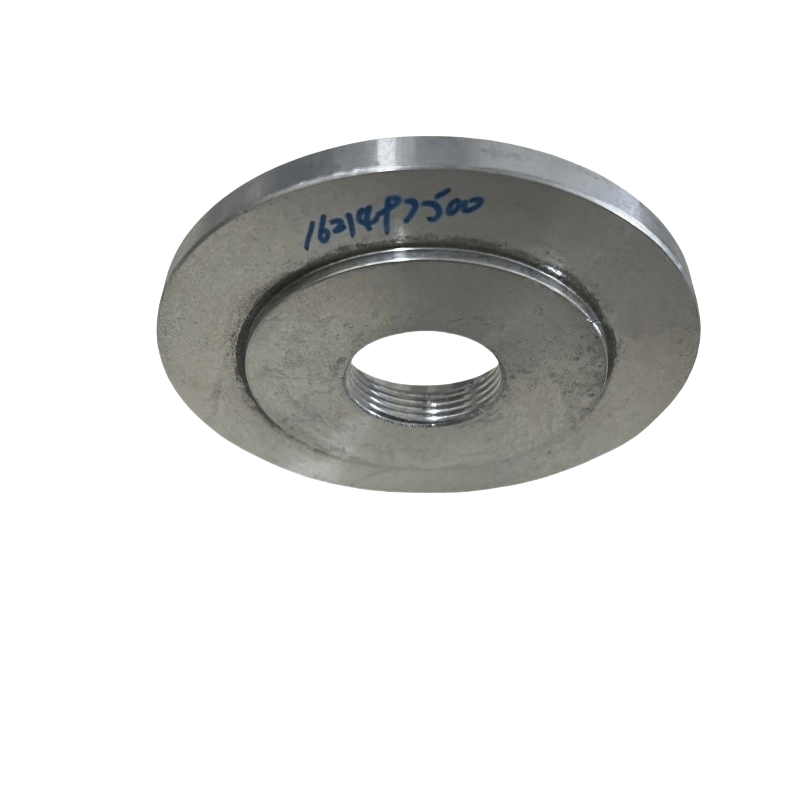

Atlas Copco Cipressor CIŚNIENIE CIŚNIENIA Płyta pokrycia
Uszczelnienie i łożysko ciśnieniowe: jest uszczelnione korpusem zaworu przez elementy uszczelniające (takie jak uszczelki, O-ringy), tworząc zamkniętą wnękę, która może wytrzymać ciśnienie sprężonego powietrza (zwykle zgodne z ciśnieniem roboczym systemowym, 0,7 ~ 1,6 MPa), zapobiegającą wyciekowi gazu.
Ochrona elementów wewnętrznych: obejmuje i chroni wewnętrzne składniki zaworu ciśnieniowego (takie jak rdzenie zaworów, sprężyny, przepony itp.), Aby zapobiec wchodzeniu pyłu, oleju i innych zanieczyszczeń i wpływającym na wrażliwość zaworu.
Fivation and Styfting: jest ustalony do korpusu zaworu za pomocą śrub, aby upewnić się, że komponenty wewnętrzne (takie jak sprężyny, rdzenie zaworów) znajdują się we właściwej pozycji, gwarantując dokładność działania zaworu ciśnienia.
Pomoc transmisji ciśnieniowej: Niektóre płyty pokrywające są zaprojektowane z otworami lub kanałami wykrywania ciśnienia, które mogą przenieść ciśnienie układu do membrany lub tłok w zaworze, pomagając w realizacji funkcji regulacji ciśnienia.
Wspólne struktury i cechy
Skład strukturalny:
Główne ciało: głównie wykonane z arkuszy metali (takich jak żeliwo, stop aluminium, stal węglowa) poprzez stemplowanie lub odlewanie, o pewnej grubości (zwykle 3 ~ 10 mm), aby zapewnić pojemność nośną.
Otwory połączeniowe: Wiele otworów śrubowych jest rozmieszczone obwodowo w celu utrwalenia z korpusem zaworu; Centrum może mieć otwór obserwacyjny (z przezroczystą osłoną) lub interfejs ciśnienia.
Rowek uszczelniający: powierzchnia złącza między płytą pokrywy a korpusem zaworu zwykle ma rowek uszczelniający w kształcie pierścienia do instalowania uszczelek lub O-ringów.
Klasyfikacja (według odpowiedniego typu zaworu ciśnienia):
Płyta pokrycia zaworu do utrzymania ciśnienia: zainstalowana na zaworze utrzymującym ciśnienie w wylocie separatora oleju, wytwarza ciśnienie wewnętrzne separatora, aby zapewnić, że system ustanawia wystarczające ciśnienie, zanim pozwoli na wysiłek sprężonego powietrza.
Płyta pokrycia zaworu rozładunku: Służy do kontrolowania obciążenia/rozładunku sprężarki powietrza, płyta pokrycia musi współpracować z przeponą lub tłokiem, aby przesyłać sygnały ciśnienia oraz osiągnąć otwieranie i zamknięcie zaworu.
Płyta pokrycia zaworu bezpieczeństwa: chroni rdzeń sprężyny i zaworu wewnątrz zaworu bezpieczeństwa, aby zawór bezpieczeństwa może niezawodnie skakać i złagodzić ciśnienie, gdy nastąpi nadciśnienie.
Kluczowe parametry i materiały
Parametry podstawowe:
Wymiary: Średnica zewnętrzna, średnica okręgu rozkładu otworu śruby i rozmiar rowka uszczelniającego muszą być w pełni dopasowane do korpusu zaworu, aby zapewnić uszczelnienie instalacji.
Pojemność zawierająca ciśnienie: musi spełniać ciśnienie robocze odpowiedniego zaworu ciśnieniowego (takie jak płyta pokrywowa zaworu bezpieczeństwa, musi wytrzymać więcej niż 1,1 ~ 1,2 razy na ciśnienie znamionowe).
Dokładność powierzchni: płaskość i chropowatość powierzchni stawowej muszą spełniać standardy (zwykle płaskość ≤ 0,1 mm/m, chropowatość RA ≤ 3,2 μm), unikając wycieku z powodu złej adhezji.
Wspólne materiały:
Żelazie (HT250): niski koszt, dobra sztywność, odpowiednia dla niskiego ciśnienia (≤1MPA), nieobjętych środowisk.
Stop aluminium (ADC12): Lekka, odporna na korozję, często stosowana w średniej wielkości zaworach ciśnienia sprężarki powietrza.
Stal węglowa (Q235 lub 45# stal): Wysoka wytrzymałość, odpowiednia do zaworów ciśnieniowych pod wysokim ciśnieniem (> 1MPA), niektóre wymagają galwanizacji lub malowania w celu zapobiegania rdzy.
