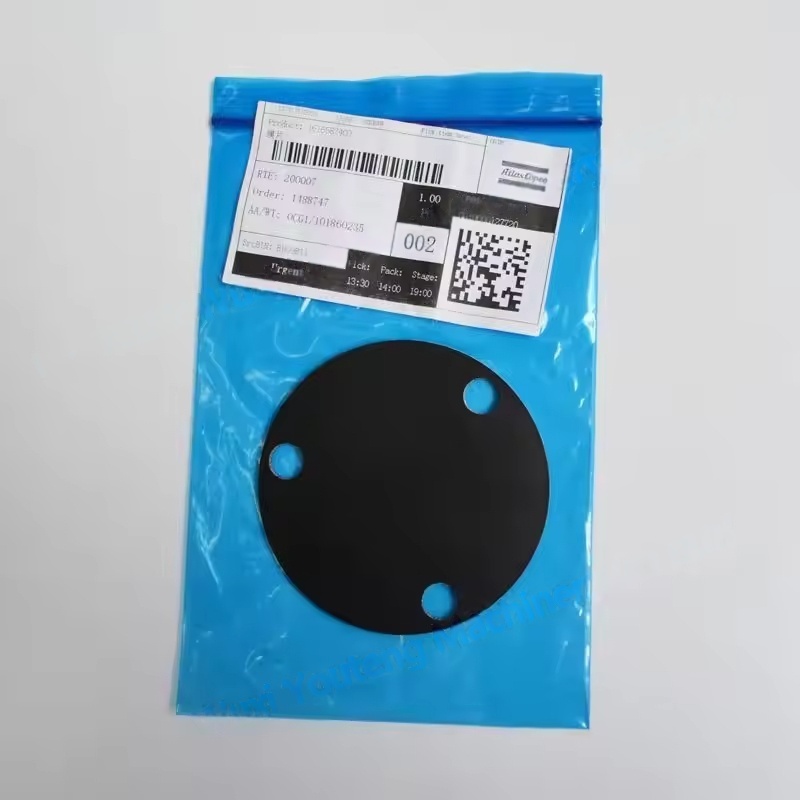

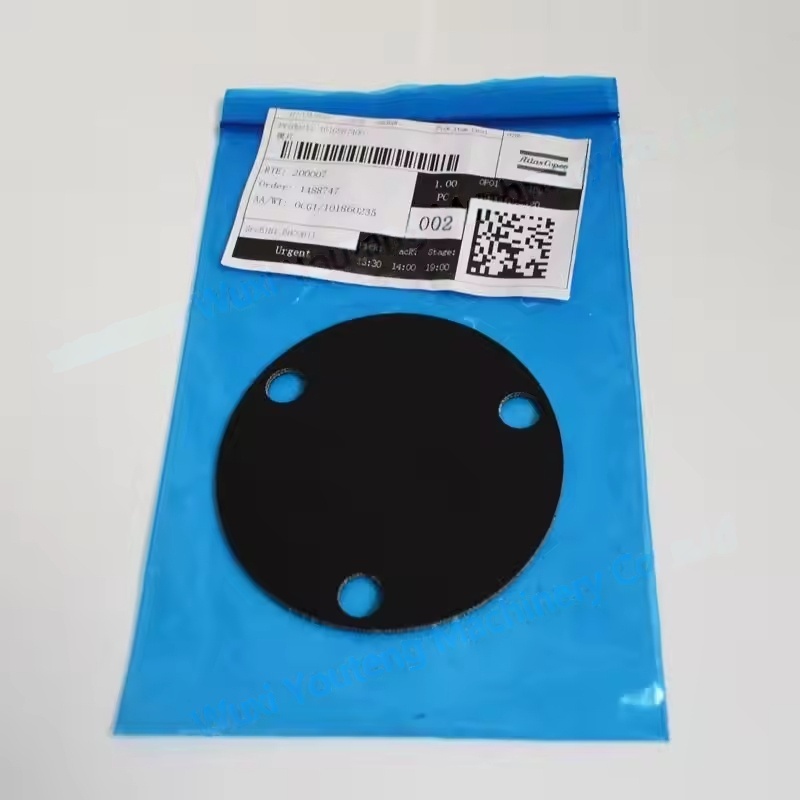

Struktura przepony bilansowej wirnika wysokiego ciśnienia i funkcja sprężarki powietrza Atlas Copco

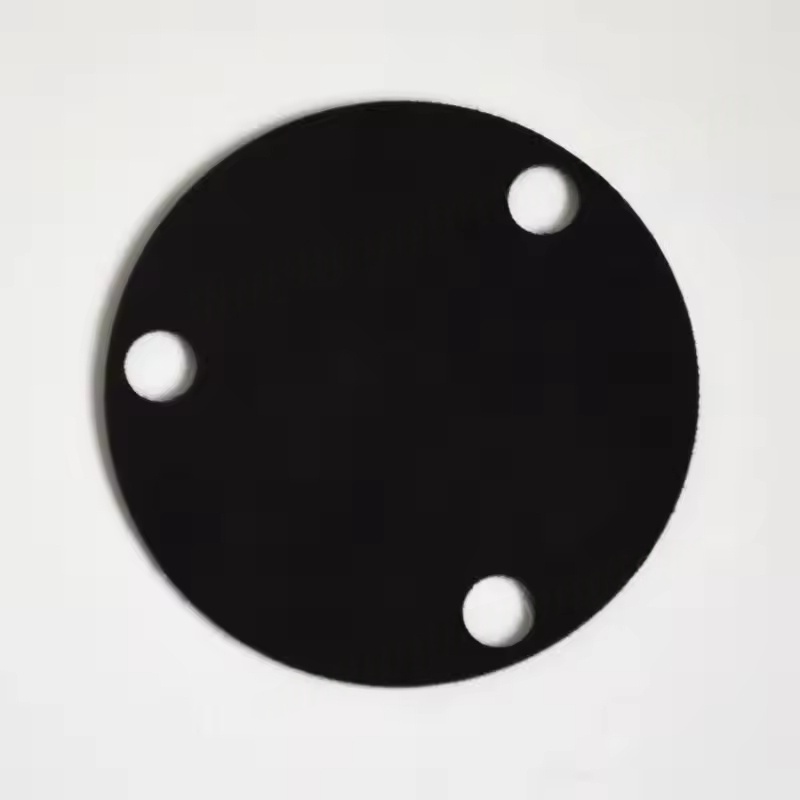

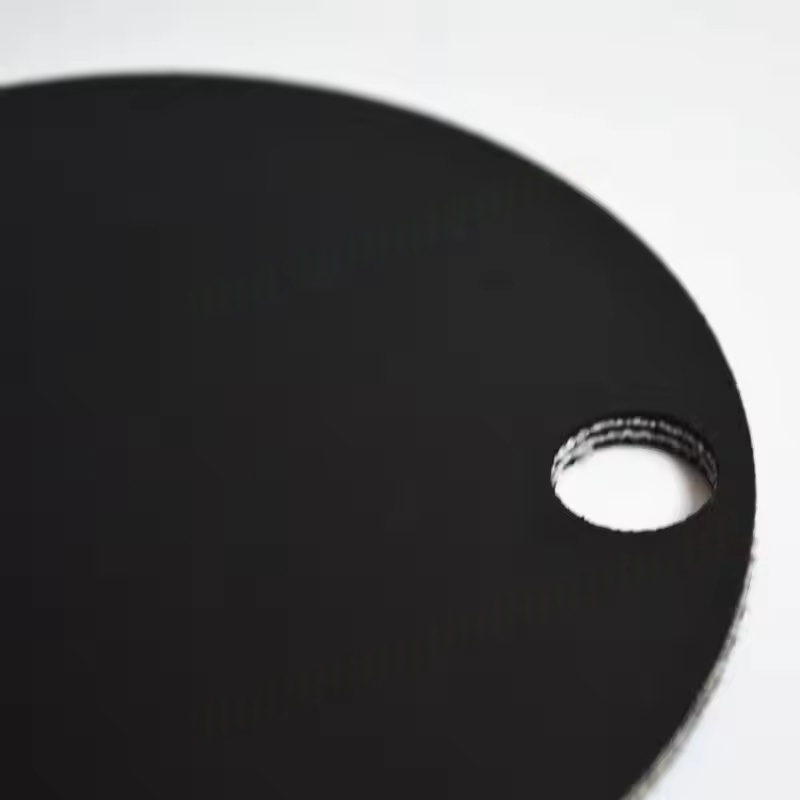

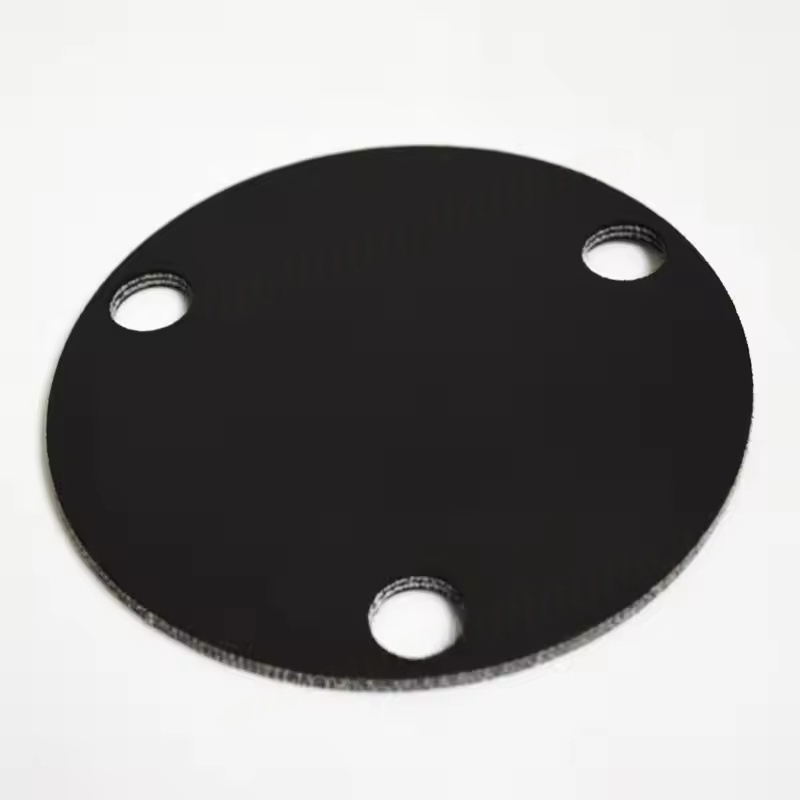

Charakterystyka strukturalna: Zwykle jest to cienka blacha metalowa (głównie wykonana ze stali stopowej lub stali nierdzewnej o wysokiej wytrzymałości), z pewną elastycznością i wytrzymałością. Jest instalowany na końcu wirnika lub na płycie bilansowym za pomocą określonych metod (takich jak utrwalanie śrub).
Zasada równowagi: Gdy wirnik obraca się z dużą prędkością, przepona może wchłonąć lub kompensować nierównowagę spowodowaną przez tolerancje produkcyjne, zużycie robocze itp. Rotora, zmniejszając wibracje promieniowe i unikając nieprawidłowego tarcia między wirnikiem a obudową, łożyska itp.
Funkcja pomocnicza: Niektóre przepony mają również funkcje uszczelniające, zapobiegając wyciekaniu gazu wysokociśnieniowego wzdłuż końca wału wirnika lub izolowanie oleju smarowego z komory powietrznej sprężania.
Wymagania dotyczące materiałów i wydajności
Wybór materiału: Powinien mieć wysoką wytrzymałość (w stanie wytrzymać siłę odśrodkową szybkiej obrotu wirnika), odporność na zmęczenie (dostosuj się do długoterminowych wibracji o wysokiej częstotliwości) i odporność na temperaturę (zdolność do dostosowania się do temperatury pracy sprężarki, zwykle 100-200 ° C). Wspólnymi materiałami są zahartowane opady stali nierdzewnej lub materiały stopowe.
Wymagania precyzyjne: precyzja produkcyjna musi być wyjątkowo wysoka, z grubością i płaskością ściśle kontrolowaną (zwykle mierzoną w mikrometrach), aby zapewnić dokładność regulacji bilansu i uniknąć zaostrzenia nierównowagi wirnika z powodu niewystarczającej precyzji.
Aplikacja i konserwacja
Obowiązujące modele: Głównie stosowane do stadiów wirnika wysokociśnieniowego (takie jak sprężarki z ciśnieniem wydechowym ≥ 30 barów), takie jak pod wysokim ciśnieniem z serii ZT, kompresory wysokociśnieniowe bez ciśnienia w serii ZH itp. Metoda wielkości i instalacji przeponowych membrgarzy różnią się dla różnych modeli.
Czas wymiany: Gdy sprężarka wykazuje nadmierne wartości wibracji (przekraczając określony standard intensywności wibracji sprzętu), nieprawidłowy wzrost szumu roboczego lub pęknięcia, deformacja lub uszkodzenie zmęczeniowej membrany, konieczne jest zastąpienie go w czasie.
Środki ostrożności instalacji: Podczas wymiany konieczne jest działanie ściśle zgodnie z oryginalnymi specyfikacjami fabrycznymi, aby zapewnić koncentryczność między przeponą a wirnikiem, a śruby mocujące należy dokręcić zgodnie z określonym momentem obrotowym, aby uniknąć przedwczesnej awarii nowej przepony z powodu niewłaściwej instalacji.
Znaczenie i wybór
Membrana bilansu wirnika wysokiego ciśnienia jest kluczowym elementem zapewnienia bezpiecznego działania sprężarki. Jego awaria może prowadzić do zwiększenia wibracji wirnika, co powoduje uszkodzenie łożyska, zajęcie wirnika i inne poważne uskoki, a nawet wyłączenie sprzętu.
Konieczne jest wybranie oryginalnych części fabrycznych Atlas Copco, ponieważ ich rozmiar, materiał i precyzja są w pełni dopasowane do określonego modelu wirnika. Części nie originalne mogą powodować awarię bilansu lub zagrożenia bezpieczeństwa z powodu niespełniających standardów wydajności.
