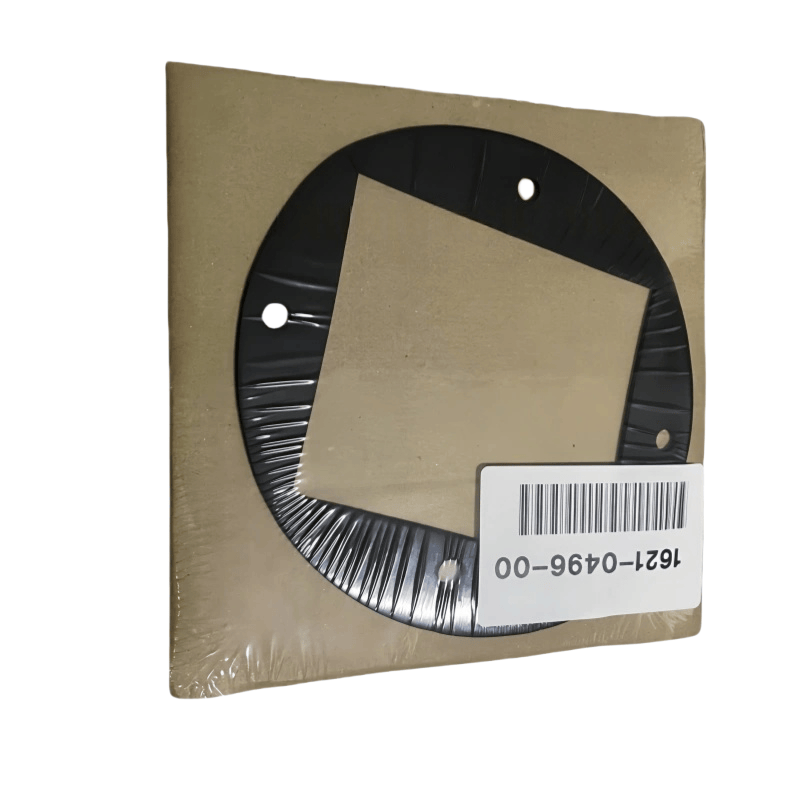

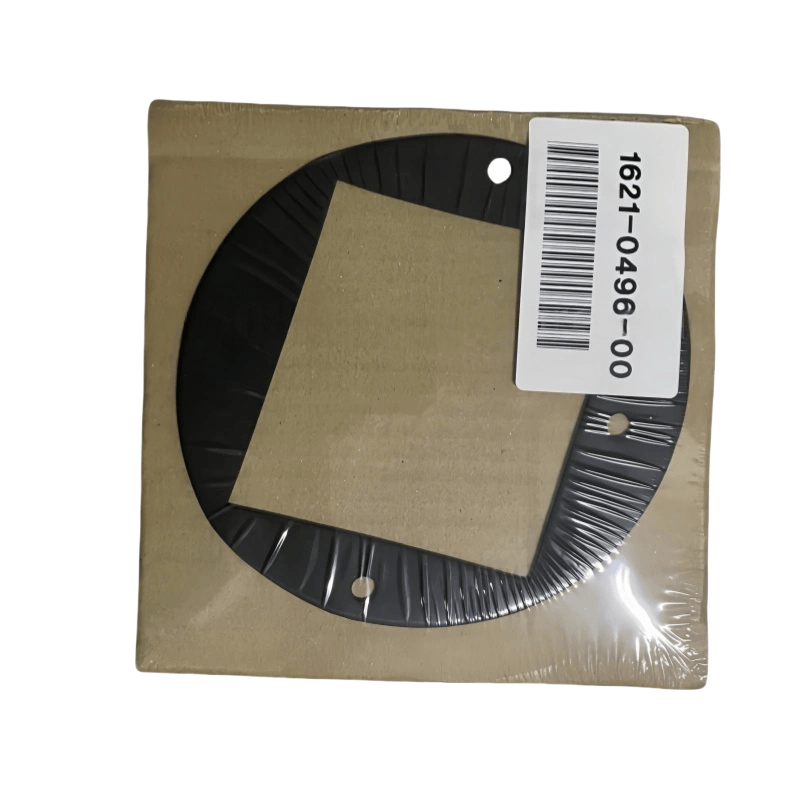

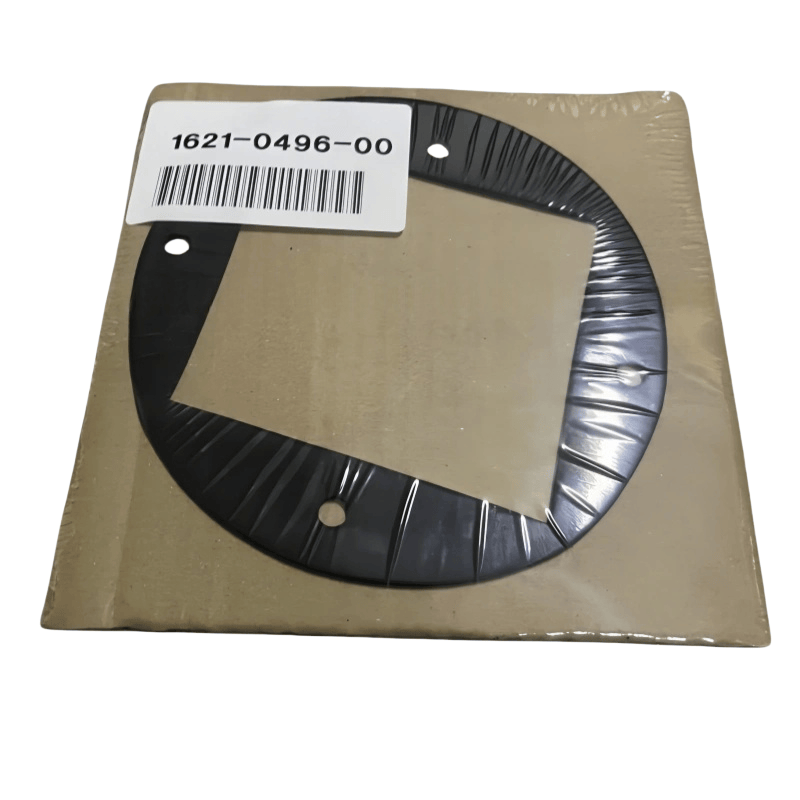

Atlas Copco 1621049600 Uszczelka sprężarki powietrza Oryginalna

Atlas Copco 1621049600 Główne funkcje

Zapobieganie uszczelnianiu i wycieku: poprzez własne odkształcenie (elastyczne lub plastikowe) wypełnia mikroskopijną nierównomość dwóch powierzchni kojarzenia, aby zapobiec wyciekom sprężonego powietrza, oleju smarującego z kołnierzy, okładek końcowych, interfejsów rur itp.

Bufor i ochrona: zmniejsza bezpośredni tarcie i wstrząs wibracyjny między komponentami połączeniowymi (takimi jak metal i metal), chroniąc powierzchnie kontaktowe przed zarysowaniami lub kruszeniem.

Kompensacyjne luki: pochłania zmiany szczeliny na powierzchniach kojarzenia spowodowane błędami produkcyjnymi, odchyleniami montażowymi lub zmianami temperatury, utrzymując stabilny efekt uszczelnienia.

Jednolity rozkład siły: równomiernie rozkłada ciśnienie śrub lub połączeń na powierzchnie godowe, unikając nadmiernego naprężenia lokalnego, które powoduje deformację składników.

Wspólne typy i scenariusze aplikacji

W oparciu o materiały i konstrukcje, jest on głównie podzielony na następujące kategorie:

Gumowe uszczelki

Materiał: guma nitrylowa (odporna na olej), guma fluorowa (odporna na wysoką temperaturę, korozję chemiczną), gumę silikonową (odporną na wysokie i niskie temperatury), itp.

Cechy: Dobra elastyczność, doskonała wydajność uszczelnienia, odpowiednia dla niskiego ciśnienia (≤1MPa), normalnej temperatury lub scenariuszy temperatury średniej.

Zastosowania: Interfejsy chłodnicy oleju, złącza rur wodnych, powierzchnie godowe kołnierza o niskim ciśnieniu, uszczelki okienne itp.

Metalowe uszczelki

Materiał: miedź, aluminium, stal niskoemisyjna, stal nierdzewna itp. Typ:

Płaskie podkładki: stosowane do stawowych powierzchni komponentów metalowych w celu zwiększenia uszczelnienia i rozkładu ciśnienia;

Podkładki zębate: mają zęby w kształcie pierścienia na powierzchni, osiągając uszczelnienie przez deformację zębów, odpowiedni dla scenariuszy średniego i wysokiego ciśnienia;

Fali: mają pewną elastyczność i mogą kompensować zmiany luki, odpowiednie dla obszarów podatnych na wibracje.

Zastosowania: Wysokieciownicze kołnierze ciała, osłony końcowe separatora oleju, główne fotele uszczelniające wału itp. W obszarach pod wysokim ciśnieniem.

Podkładki kompozytowe

Struktura: Metal Rame (taka jak miedź, stal nierdzewna) pokryta gumą, azbestem lub grafitowymi materiałami uszczelniającymi, równoważąc wytrzymałość metalu i wydajność uszczelniającą niemetalu.

Cechy: Odporne na wysokie ciśnienie (do 10 MPa lub więcej), odporne na wysoką temperaturę, odpowiednie dla złożonych warunków pracy.

Zastosowania: Główna pokrywa maszyny, kołnierze zaworów pod wysokim ciśnieniem, części połączenia między separatorami gazu oleju i cylindry.

Pralki azbestowe / nie-asbestos

Materiał: azbest (tradycyjny materiał, stopniowo zastępowany z powodu obaw związanych z środowiskiem) lub włókien spoza Asbestos (takich jak włókna szklane, włókna aramidowe) w połączeniu z gumą.

Cechy: Dobra opór termiczny (-50 ℃ ~ 200 ℃), niski koszt, odpowiednie dla uszczelnienia średniego i niskiego ciśnienia.

Zastosowania: Olfy cylindrów starych tłokowych, kołnierze rur wydechowych itp.

Kluczowe parametry i wybór

Parametry rozmiaru: Średnica wewnętrzna, średnica zewnętrzna, grubość należy ściśle dopasować do otworów śrubowych i wymiarami kołnierza części połączenia, zbyt duże spowodują trudności z instalacją, zbyt małe nie pokrywają powierzchni uszczelnienia.

Ciśnienie robocze: Niskie ciśnienie (≤1MPA) może wybrać podkładki gumowe lub nie-asbestos; Średnie i wysokie ciśnienie (1 ~ 10 MPA) muszą wybierać podkładki metalu lub kompozytowe.

Temperatura robocza: normalna temperatura (-20 ℃ ~ 80 ℃) może wybrać podkładki z gumy nitrylowej; Wysokiej temperatury (80 ℃ ~ 200 ℃) Konieczność wyboru podkładek kompozytowych fluororubber, metalu lub grafitu.

Kompatybilność mediów: dopasowana do kontaktowania (powietrze, olej smarowy, płyn chłodzący itp.), Takim jak gumka nitrylowa do scenariuszy opornych na olej, fluororubber lub stal nierdzewna do scenariuszy odpornych na korozję.

Punkty instalacji i konserwacji

Przygotowanie przed instalacją:

Wyczyść plamy oleju, rdzę, burr na stawie, upewnij się, że powierzchnia jest płaska i czysta;

Sprawdź, czy podkładki mają pęknięcia, uszkodzenia lub starzenie się (takie jak utwardzone podkładki gumowe) i nie używaj tych, które są niekwalifikowane.

Prawidłowa instalacja:

Pralki powinny być wyśrodkowane i umieszczone, aby zapewnić całkowite pokrycie powierzchni uszczelniającej, uniknąć przesunięcia powodującego wyciek lokalny;

Podczas dokręcania śrub nałóż jednolitą siłę (w sekwencji po przekątnej), unikaj nadmiernego ratowania, co może zmiażdżyć podkładki lub niedostateczne przetrwanie, co może prowadzić do złego uszczelnienia;

Przed zainstalowaniem podkładek metalowych nałóż niewielką ilość uszczelniacza (takiego jak uszczelniacz silikonowy), aby poprawić efekt uszczelnienia (nie jest to konieczne, w zależności od warunków pracy).
