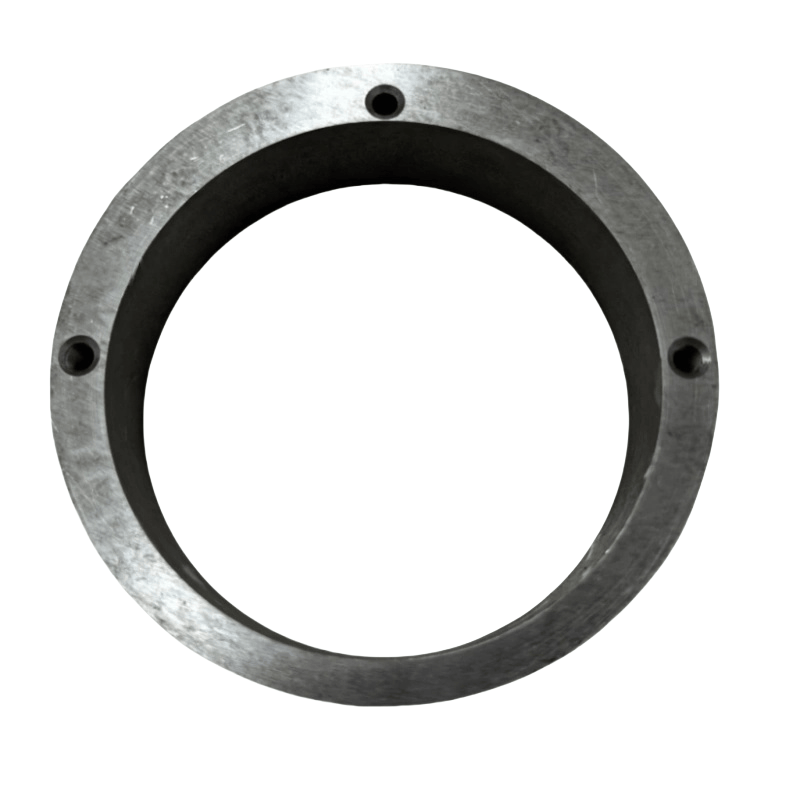

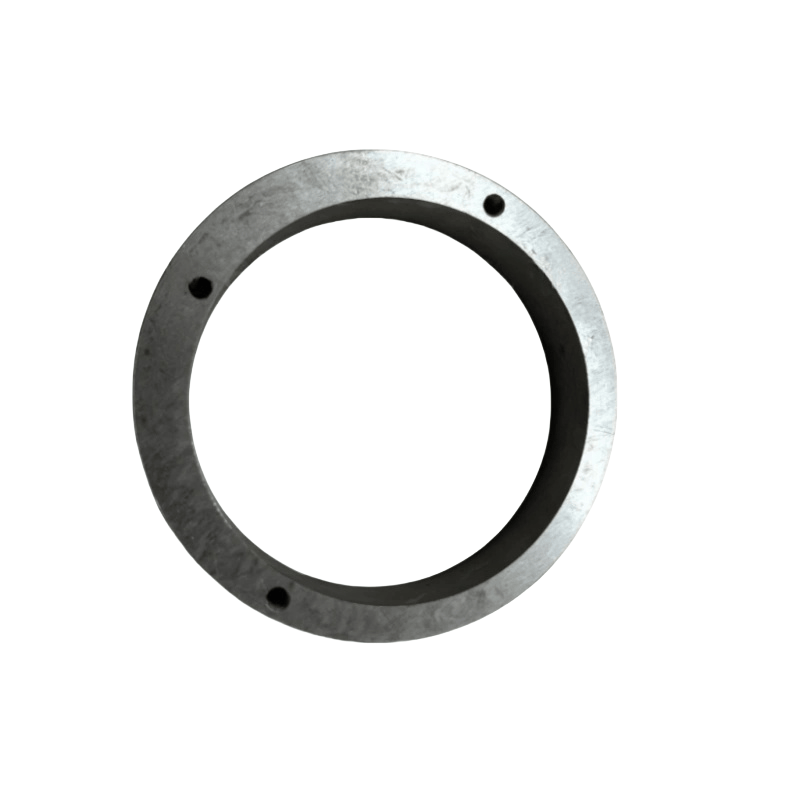

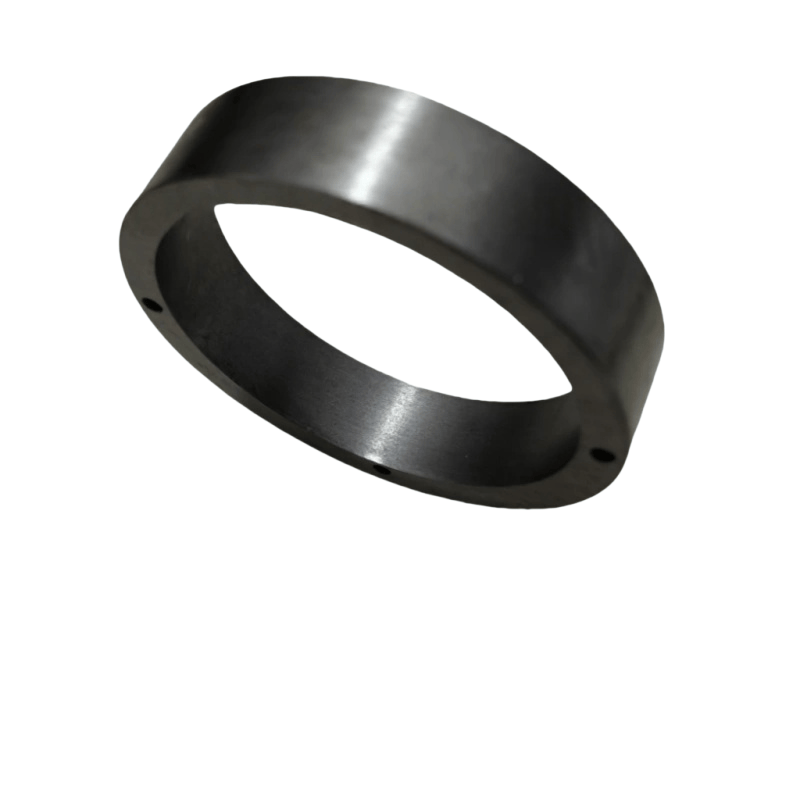

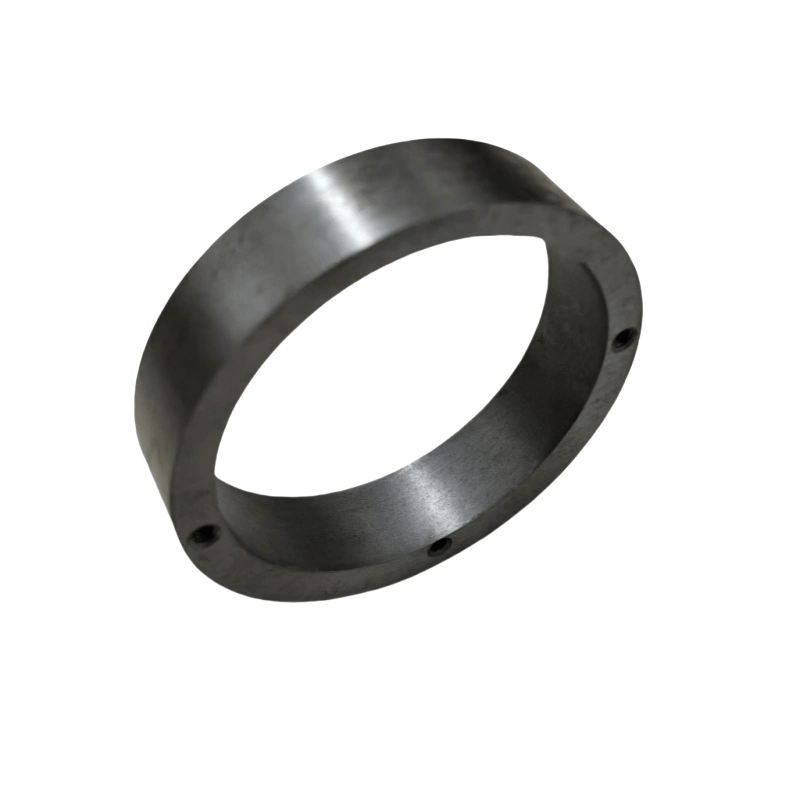

Główne funkcje pierścienia pierścienia Atlas Copco
Specjalne części uszczelniające: W nieokrągłych powierzchniach stawu sprężarki powietrza (takich jak nieokrągłe punkty połączenia między korpusem cylindra a pokryciem końcowym oraz punktami połączenia nieregularnych wnęk), pierścienie specjalne wypełniają luki i osiągają uszczelnienie przez precyzyjnie pasujące do powierzchni styku, zapobiegając przeciekom gazu lub oleju.
Dokładne pozycjonowanie i limit: w specjalnych pozycjach instalacyjnych komponentów, takich jak wirniki, łożyska i tłoki, pierścienie specjalne mogą ograniczyć przemieszczenie osiowe lub promieniowe komponentów, zapewniając ich ruch w zaprojektowanym zakresie i unikając zakłóceń z innymi częściami.
Buforowanie i wchłanianie wstrząsu: niektóre materiały sprężyste specjalne pierścienie (takie jak gumowe lub kompozytowe materiały) mogą wchłonąć wibracje i wstrząs podczas pracy komponentów, zmniejszając hałas i zużycie oraz chroniąc precyzyjne części krycia.
Prowadzenie i wsparcie: w niestandardowych trajektoriach wzajemnych elementów ruchu, takich jak tłoki i suwaki, pierścienie specjalne mogą zapewnić stabilne funkcje przewodnika, zapewniając dokładność i gładkość ruchu.
Wspólne typy i scenariusze aplikacji
Uszczelnianie pierścieni specjalnych
Struktura: przekrój jest głównie trapezoidalny, w kształcie klina lub nieregularne kształty z ustami, a materiały są zwykle oporne na olej, politetrafluoroetylen (PTFE) lub materiały kompozytowe pokryte metalami.
Zastosowanie: Specjalne rowki uszczelniające na pokrywie końcowej sprężarki powietrza, nieokrągłe powierzchnie stawu między pokrywą cylindra a korpusem cylindrowym sprężarki powietrza typu tłokowego, specjalne interfejsy separatora oleju itp.
Funkcje: Kształt jest całkowicie dopasowany do uszczelniającego rowka, osiągając uszczelnienie poprzez deformację kompresji, odpowiednią do niestandardowych powierzchni uszczelnienia.
Pozycjonowanie pierścieni w kształcie specjalnych
Struktura: W większości wykonana z metalu (taka jak stal węglowa, stal nierdzewna), przekrój może być w kształcie litery L, w kształcie litery T lub podwyższony, o precyzyjnych tolerancjach wymiarowych.
Zastosowanie: Położenie osiowe wirnika podwójnego śruby, regulacja szczeliny siedzenia łożyska i obudowy, rozdział komponentów w skrzyni korbowej itp.
Cechy: Dobra sztywność, dokładność o wysokiej wymiaru (tolerancja zwykle ≤ ± 0,02 mm), zapewniając względną dokładność pozycji komponentów.
Buforowanie pierścieni w kształcie specjalnych
Struktura: Wykonane z elastycznych materiałów (takich jak gumka nitrylowa, poliuretan), przekrój może być pusty lub mieć rowki o pewnej pojemności kompresji.
Zastosowanie: Obszary buforowania między płytkami zaworów a siedzeniami zaworów, między tłokiem a pokrywą cylindra, punkty połączenia komponentów podatnych na wibracje.
Funkcje: może pochłaniać energię uderzenia, zmniejszyć twardy kontakt między częściami metalowymi oraz niższy hałas i zużycie.
Kierowanie pierścieniami w kształcie specjalnych
Struktura: Wykonane z materiałów opornych na zużycie (takich jak stop miedziany, żeliwo z grafikiem), otwór wewnętrzny lub koło zewnętrzne ma niestandardowe kształty (takie jak eliptyczne, kształtowane pierścień z kluczowymi szczelinami).
Zastosowanie: Wzajemne ruchy w specjalnym kształcie tłoków, części wspierające wały mimośrodowe itp.
Cechy: Niski współczynnik tarcia, dobra odporność na zużycie, zapewniająca gładkość niestandardowych trajektorii ruchu.
Kluczowe parametry i materiały
Parametry podstawowe:
Wymiary kształtu: należy całkowicie dopasować do wnęki lub rowka pozycji instalacji, w tym wymiary przekroju specjalnego (takie jak długość, szerokość, kąt itp.).
Dokładność tolerancji: zwłaszcza tolerancja tolerancji wymiarowej i tolerancja pozycji kształtu powierzchni godowych (takich jak równoległość, prostopadłość), które bezpośrednio wpływają na efekt uszczelnienia lub pozycjonowania.
Wydajność pracy: Wybierz odpowiedni materiał na podstawie wymagań warunków pracy (np. -20 ℃ ~ 150 ℃ Wspólna, odporność na ciśnienie 0,7 ~ 2MPa, odporność na zużycie itp.).
Wspólne materiały:
Materiały metalowe: stal węglowa (do pozycjonowania), stal nierdzewna (do odporności na korozję), stop miedzi (do przewodnika opornego na zużycie), odpowiednie dla scenariuszy o wysokiej wytrzymałości i precyzyjnej.
Materiały niemetalne: guma oporna na olej (do uszczelnienia, buforowania), politetrafluoroetylen (do uszczelnienia o niskim friction), materiały kompozytowe (takie jak metal + kompozyt gumy, łącząca sztywność i elastyczność).
Punkty instalacyjne
Środki ostrożności instalacji:
Pozycja instalacji pierścienia specjalnego w kształcie jest unikalna i musi być ustawiona ściśle zgodnie z rysunkiem montażowym, aby uniknąć błędów instalacji lub niewspółosiowości (niektóre pierścienie specjalne mają kierunkowość).
Przed instalacją wyczyść burr i zanieczyszczenia na powierzchniach godowych. W przypadku elastycznych pierścieni specjalnych, unikaj używania ostrych narzędzi do chwytania i powodowania zadrapań lub łez. W przypadku metalowych pierścieni specjalnych w kształcie uwagi należy zwrócić uwagę na prześwit między nimi. Jeśli są zbyt ciasne, może to spowodować trudności w montażu lub zagłuszanie komponentów; Jeśli są zbyt luźne, wpłynie to na dokładność pozycjonowania.
