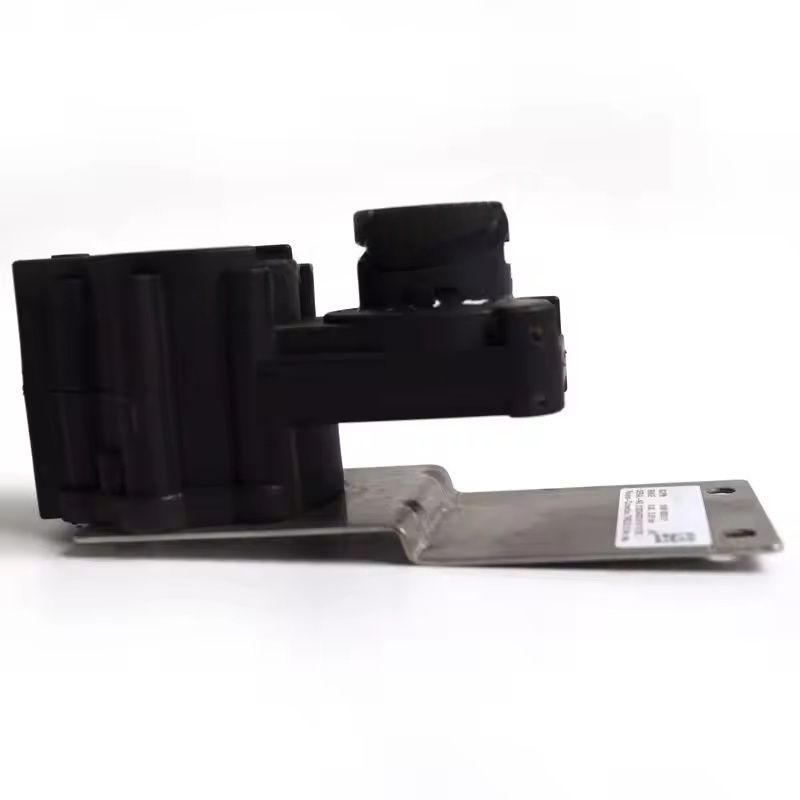

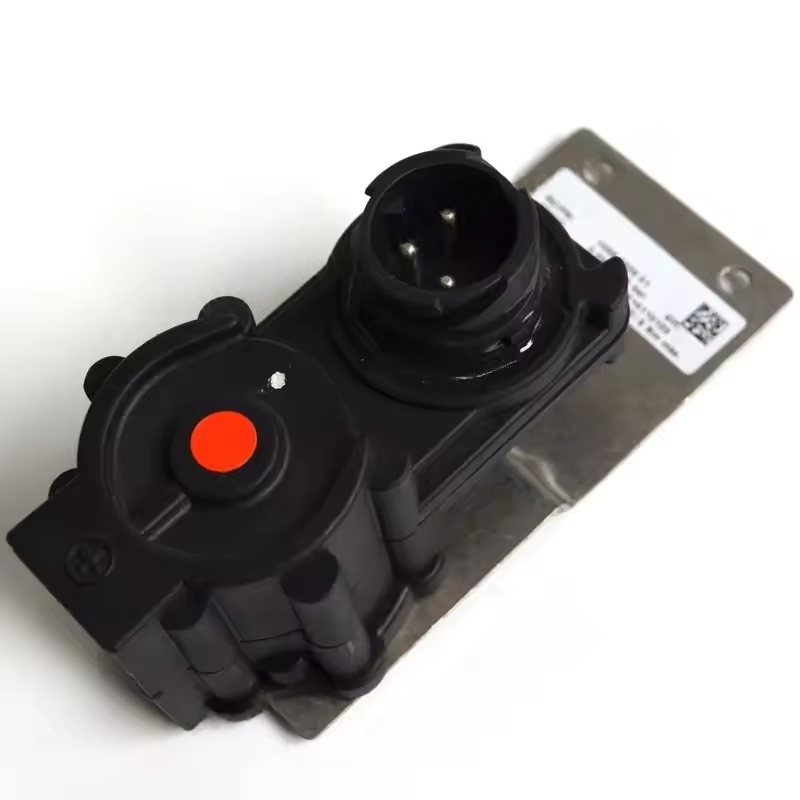

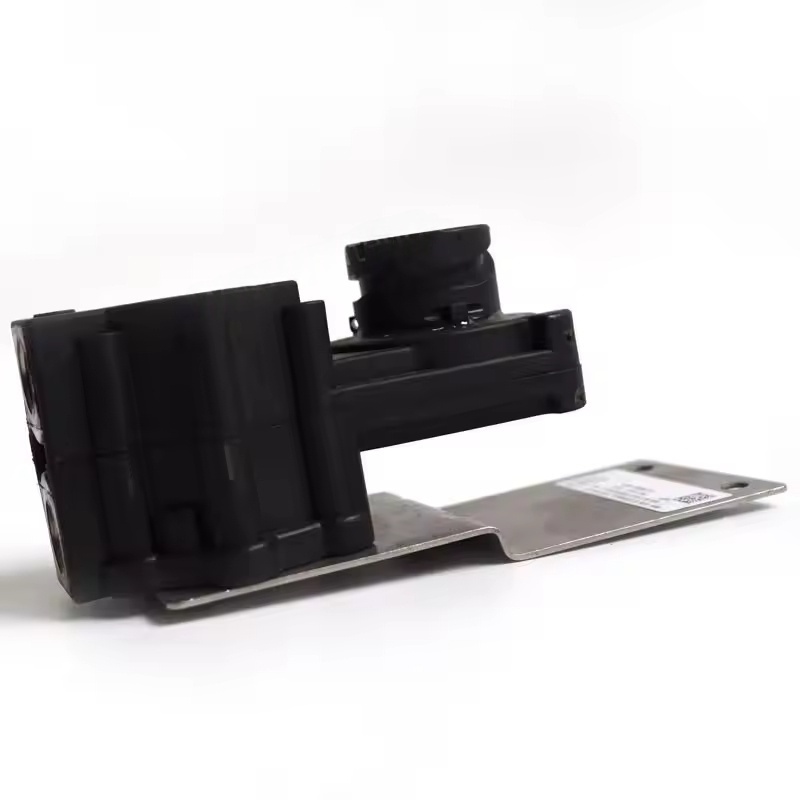

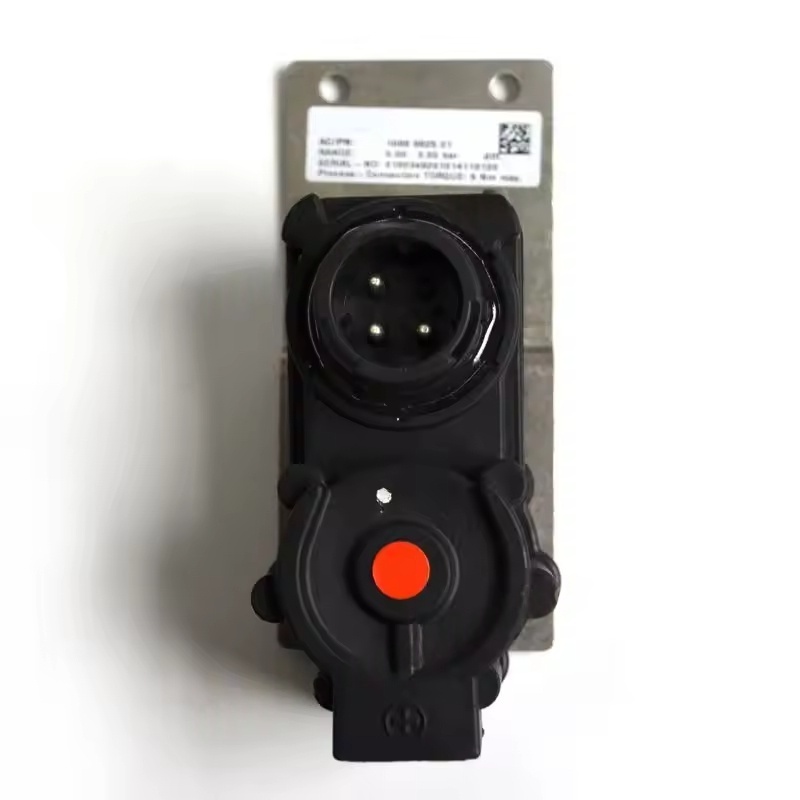

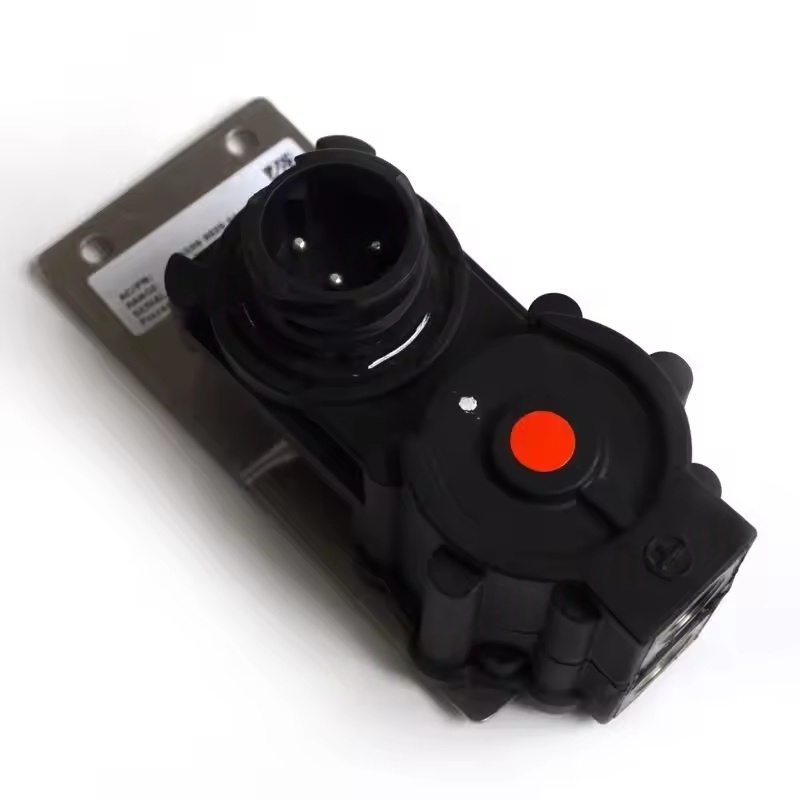

Podstawowa funkcja czujnika ciśnienia w sprężarkach powietrza Atlas Copco
Czujnik ciśnienia wyczuwa zmiany ciśnienia w rurociągu lub pojemnika, przekształcając fizyczny sygnał ciśnienia w sygnał elektryczny (taki jak sygnał prądu 4-20mA lub sygnał napięcia 0-10 V) i przesyła go do układu sterowania sprężarki (takiego jak PLC), aby osiągnąć następujące funkcje:
Monitorowanie kluczowych parametrów, takich jak ciśnienie wydechowe, ciśnienie wlotowe i ciśnienie separatora gazu oleju, zapewniając, że system działa w zestawie ciśnienia ustawionego;
Dostarczanie sygnałów sprzężenia zwrotnego dla regulacji obciążenia/rozładunku i ciśnienia jednostki, utrzymując stabilne ciśnienie wyjściowe;
Wywołując mechanizmy ochrony (takie jak wyłączenie lub alarm), gdy ciśnienie przekracza zakres bezpieczeństwa, uniemożliwiając działanie sprzętu pod nadmiernym ciśnieniem.
Typy i lokalizacje instalacyjne
W zależności od obiektu monitorowania wspólne typy i lokalizacje instalacji obejmują:
Czujnik ciśnienia wydechowego: zainstalowany w porcie wydechowym sprężarki lub na wlocie zbiornika magazynowego, monitorując ciśnienie wyjściowe;
Czujnik ciśnienia separatora oleju: zainstalowany w komorze separatora oleju, monitorując ciśnienie wewnętrzne;
Czujnik ciśnienia wlotu: zainstalowany na przednim końcu zaworu wlotowego, monitorując ciśnienie powietrza wlotu;
Czujnik ciśnienia wody chłodzący (modele chłodzone wodą): Monitorowanie stanu ciśnienia obwodu wody chłodzącej.
Charakterystyka projektowania i wydajności
Zastosowanie bardzo precyzyjnych elementów wykrywania (takich jak piezoelektryczny lub pojemnościowy), z wysoką dokładnością pomiaru (zwykle z błędem ≤ ± 0,5%), szybką szybkość odpowiedzi, zapewniającą charakter danych ciśnienia w czasie rzeczywistym;
Obudowa i elementy kontaktowe z pożywką są wykonane z materiałów opornych na wysokie ciśnienie i oporne na korozję (takie jak stal nierdzewna), odpowiednie dla środowiska gazu olejowego i zasięgu ciśnienia wewnątrz sprężarki (zwykle zdolnego do wytrzymania 0-1,6MPa lub wyższego ciśnienia);
Dobra zdolność przeciw interferencji, zdolna do stabilnej pracy w wibracji i środowisku elektromagnetycznym operacji sprężarki;
Niektóre modele mają funkcję kompensacji temperatury, zmniejszając wpływ zmian temperatury środowiska na dokładność pomiaru.
Zalety oryginalnego sprzętu
Dopasowanie parametrów: Zakres pomiaru, sygnał wyjściowy, interfejs instalacyjny itp. Oryginalnych fabrycznych czujników ciśnienia są w pełni dopasowane do systemu sterowania określonych modeli, zapewniając dokładną transmisję danych i unikanie nieprawidłowości kontroli spowodowanych niezgodnymi sygnałami;
Gwarancja niezawodności: przetestowana i zweryfikowana w ścisłych warunkach środowiskowych i testach trwałości, utrzymując stabilną wydajność w długoterminowym monitorowaniu wysokiej częstotliwości, zmniejszając ryzyko fałszywych alarmów lub awarii;
Integracja systemu: Idealnie skoordynowana z progami ciśnienia i ustawieniem logiki ochrony przez główny program sterowania sprężarki, zapewniając, że urządzenie może szybko zareagować w nieprawidłowych sytuacjach ciśnienia.
