I. Funkcje podstawowe buforu Atlas Copco
Buforowanie wibracji: pochłania wibracje mechaniczne podczas obsługi sprężarki powietrza (takich jak okresowe wibracje silnika i jednostki głównej), zapobiegając przenoszeniu wibracji do rurociągu, podstawy lub innego sprzętu i zmniejszając ryzyko rezonansu.
Łagodzenie uderzenia: buforuje natychmiastową siłę uderzenia podczas uruchamiania, wyłączania lub obciążenia (takie jak odwrócenie tłoka sprężarki powietrza lub obciążenie i rozładunek sprężarki śrubowej), chroniąc komponenty łączące (takie jak interfejsy rurociągowe, śruby).
Tłumienie pulsacji ciśnienia: Zmniejsza fluktuacje ciśnienia w rurociągu podczas przepływu sprężonego powietrza (szczególnie impulsy spalinowo -tłokowego sprężarki powietrza), stabilizuje ciśnienie układu i zmniejsza zmęczenie i uszkodzenie potoków.
Redukcja szumu: Zmniejsza szum generowany przez wibracje poprzez elastyczne odkształcenie lub tłumienie (takie jak dźwięk uderzenia części metalowych, hałas pulsacji przepływu powietrza).
Ii. Wspólne typy i scenariusze aplikacji bufora Atlas Copco
Zgodnie z obiektem buforującym i zasadą komponenty buforujące sprężarkę powietrza są głównie podzielone na następujące typy:
1. Komponenty buforowania wibracji mechanicznych bufora Atlas Copco

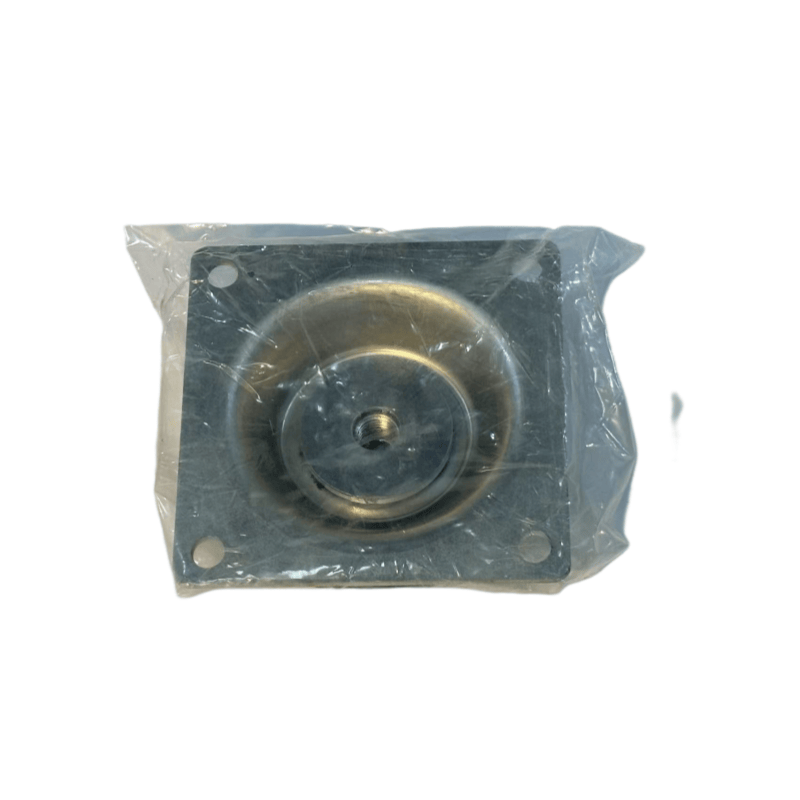

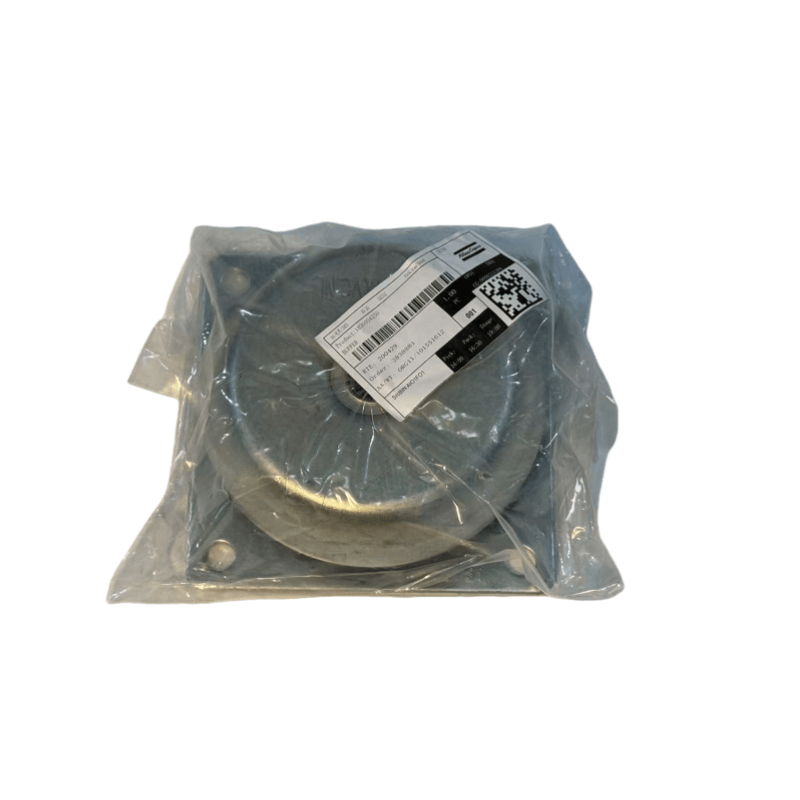

Gumowe amortyzatory / amortyzatory
Struktura: wykonana z gumy naturalnej, gumy nitrylowej (opornej na olej) lub gumy chloroprenowej, głównie w bloku, pierścieniu lub konstrukcji kompozytowej z metalowymi ramkami (w celu zwiększenia pojemności nośnej).
Zastosowanie: Zainstalowane między główną jednostką sprężarki powietrza, silnikiem i podstawą, pochłaniając wibracje poprzez elastyczne odkształcenie gumy (takiej jak podstawa całej maszyny sprężarki śrubowej, podporę sprężarki tłoka).
Charakterystyka: tania, łatwa instalacja, odpowiednia dla wibracji o średniej i niskiej częstotliwości (10-100 Hz), z zakresem temperatur zwykle -30 do 80 ℃.
Sprężynowe amortyzatory
Struktura: złożona z metalowych sprężyn (sprężyny śrub, sprężyn dyskowych) i gumy, przy czym sprężyna zapewnia główną siłę buforowania i rezonans tłumiący gumę.
Zastosowanie: Duże sprężarki powietrza lub sprzęt o silnych wibracjach (takich jak mobilne sprężarki powietrza), o silnej pojemności obciążenia (do kilku ton), odpowiednich do wibracji o niskiej częstotliwości na dużą amplitudę.
2. Komponenty buforowania rurociągów buforowych Atlas Copco
Połączenia / mieszki rurowe
Struktura: Metalowe miech (materiał stalowy, odporny na wysokie ciśnienie) lub wysokociśnieniowe węże gumowe (wewnętrzna warstwa gumy opornej na olej, zewnętrzna warstwa zbrojenia stalowego stalowego), z interfejsami gwintowanymi lub kołnierzowymi na obu końcach.
Zastosowanie: Połączenia rurociągu między wylotem sprężarki powietrza a zbiornikiem magazynowym, suszarką, przesunięciem pochłaniania spowodowanym rozszerzeniem cieplnym i skurczem lub wibracją rurociągu, unikając pęknięcia twardych połączeń (takich jak dodawanie mieszków w porcie wydechowym wzajemnego sprężarki powietrza z powodu pulsujących wibracji).
Parametry: Ciśnienie robocze musi pasować do ciśnienia systemowego (zwykle 0,8-1,6 MPa, modele wysokiego ciśnienia mogą osiągnąć 10 MPa lub więcej), oporność na temperaturę jest wybierana na podstawie średniej temperatury (węże gumowe ≤ 120 ℃, metalowe mieszki ≤ 300 ℃).
Bufor pulsacji (akumulator powietrza)
Struktura: Uszczelniony pojemnik, wewnętrznie podzielony na komory gazowe i komory cieczowe (sprężone powietrze) przeponą lub poduszką powietrzną, wykorzystując ściśliwość gazu do pochłaniania pulsacji ciśnieniowej.
Zastosowanie: Rurociągi wydechowe wzajemnych sprężarki powietrza, łagodzące fluktuacje ciśnienia spowodowane okresowym spalinem (takiego jak impuls ciśnieniowy spowodowany każdym skokiem sprężarki tłoka), stabilizując ciśnienie zasilania sprzętu dolnej.
3. Komponenty buforowe Atlas Copco między buforami
Podkładki buforowe / rękawy buforowe
Struktura: wykonana z poliuretanu, nylonu lub twardej gumy, w kształcie blachy, pierścienia lub rękawów.
Aplikacja:
Opóźnienie między śrubami: umieszczone między głowicą śrubową a powierzchnią sprzętu w celu zmniejszenia rozluźnienia śrub wywołanego wibracjami, przy jednoczesnym unikając zużycia spowodowanego bezpośrednim stykiem metalu (takiego jak podkładki buforowe dla śrub głowicy cylindrów).
Uszczelka między ruchomymi częściami: takie jak rękawy buforowe między przesuwnymi ostrzami sprężarki śrubowej a szczelinami wirnika, zmniejszając szum wstrząs i zużycie podczas przesuwania ostrza.
Składniki buforu sprzęgające
Struktura: Elastyczna szpilka (materiał gumowy lub poliuretanowy), 梅花形 Elastyczny korpus, stosowany w sprzężeniu między silnikiem a główną jednostką sprężarki powietrza. Funkcja: Podczas transmisji momentu obrotowego buforuje również odchylenia promieniowe i osiowe między dwoma wałkami i pochłania moment uderzenia podczas uruchamiania (takich jak 梅花 podkładka w sprężystym sprzężeniu maszyny śrubowej).
Iii. Kluczowe parametry i podstawa wyboru buforu Atlas Copco
Pojemność obciążenia: Wybierz na podstawie obciążenia przenoszonego przez komponent buforowy (taki jak podkładka uderzeniowa musi pasować do ciężaru sprzętu, a wąż musi wytrzymać ciśnienie systemowe), aby uniknąć odkształcenia lub pęknięcia z powodu przeciążenia.
Współczynnik sprężystości ： Musi dopasować częstotliwość wibracji, aby uniknąć rezonansu (takie jak częstotliwość naturalna amortyzatora powinna być niższa niż 1/√2 częstotliwości wibracji sprzętu).
Kompatybilność mediów ： W kontakcie ze sprężonym powietrzem lub olejem smarowym, wybrane materiały odporne na olej i starzenie się (takie jak gumka nitrylowa, stal nierdzewna), aby uniknąć niewydolności korozji.
ADAPATYCZNA środowiska ： W warunkach o wysokiej temperaturze (takich jak w pobliżu portu wydechowego), wybrane materiały odporne na wysokie temperatury (takie jak guma silikonowa, metalowe mieszki) ； W wilgotnych środowiskach, rozważ zapobieganie rdzewieniu (takie jak cynielne części metalowe).
Iv. Utrzymanie i awarie osądu buforu Atlas Copco
Regularna inspekcja ：
Podkładka uderzeniowa / amortyzator wstrząsu ： Obserwuj pęknięcia, hartowanie, deformacja (takie jak starzenie się gumy i elastyczność przegrana), i mierz ilość wibracji sprzętu (przyrząd wibracyjny może być używany do wykrywania, wymiana jest wymagana, jeśli wartość przekracza standard).
Wąż / Bellows ： Sprawdź wypukłości, uszkodzenie, wyciek interfejsu, i pęknięć spawania w metalowych miechach.
Podkładka buforowa / elastyczna korpus ： Sprawdź zużycie (na przykład, czy podkładka 梅花 sprzęgła została spłaszczona czy rozdarta).
Niepowodzenie ：
Starzenie się ： Gumowe elementy mają wpływ zmiany temperatury i mgły olejowe przez długi czas, co powoduje utwardzenie i pękanie (długość życia wynosi zwykle 1-3 lata, w zależności od środowiska).
Przeciążenie ： Przekroczenie znamionowego ciśnienia lub masy obciążenia powodujące trwałe odkształcenie (takie jak pęknięcie węża z powodu nadciśnienia).
Nieprawidłowa instalacja ： Jeśli amortyzator nie zostanie zainstalowany poziomo, zostanie poddany nierównej sile, lub jeśli wąż ma zbyt mały promień zginający, spowoduje zużycie lokalne.
Cykl wymiany ：
Komponenty buforowe na bazie gumy ： Zaleca się kontrolę co 1-2 lata, i wymiany ich w czasie, jeśli znaleziono oznaki starzenia się ；
Metalowe elementy buforowe (takie jak mieszki) ： Sprawdź co 3-5 lat, i rozszerz użycie, jeśli nie ma oczywistych szkód.
