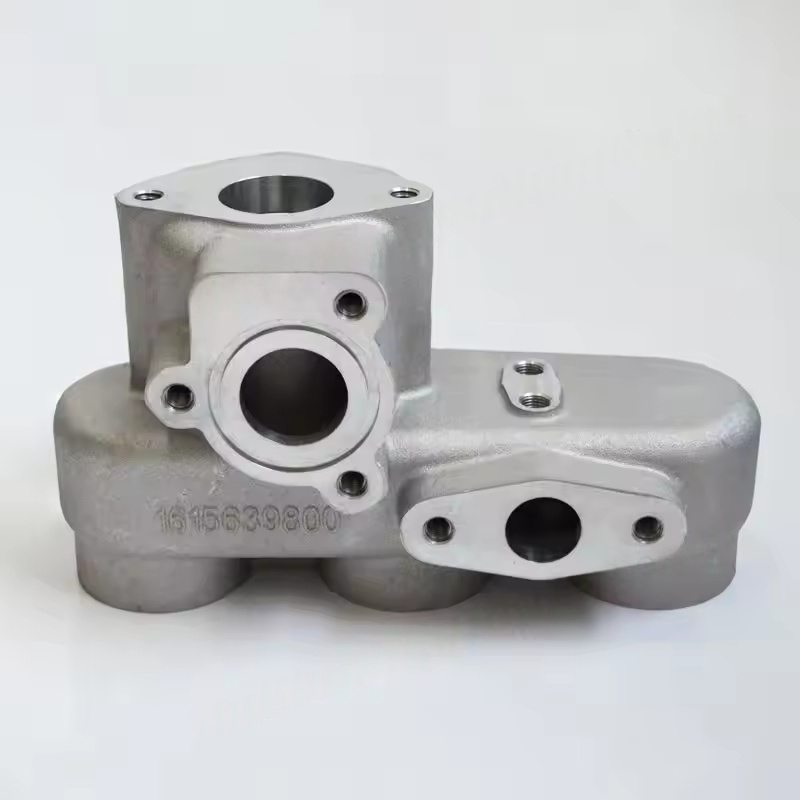

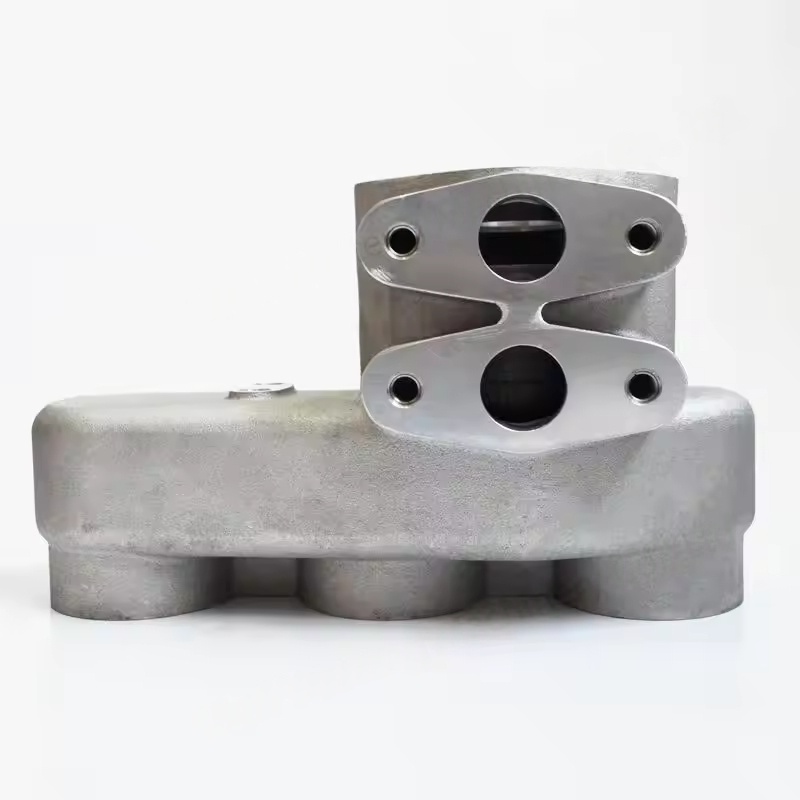

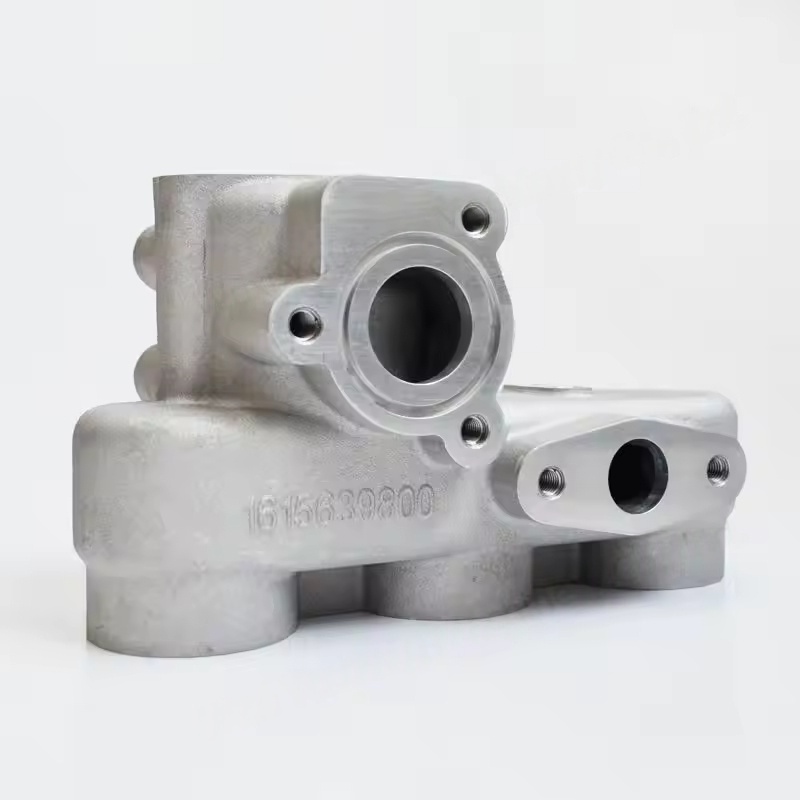

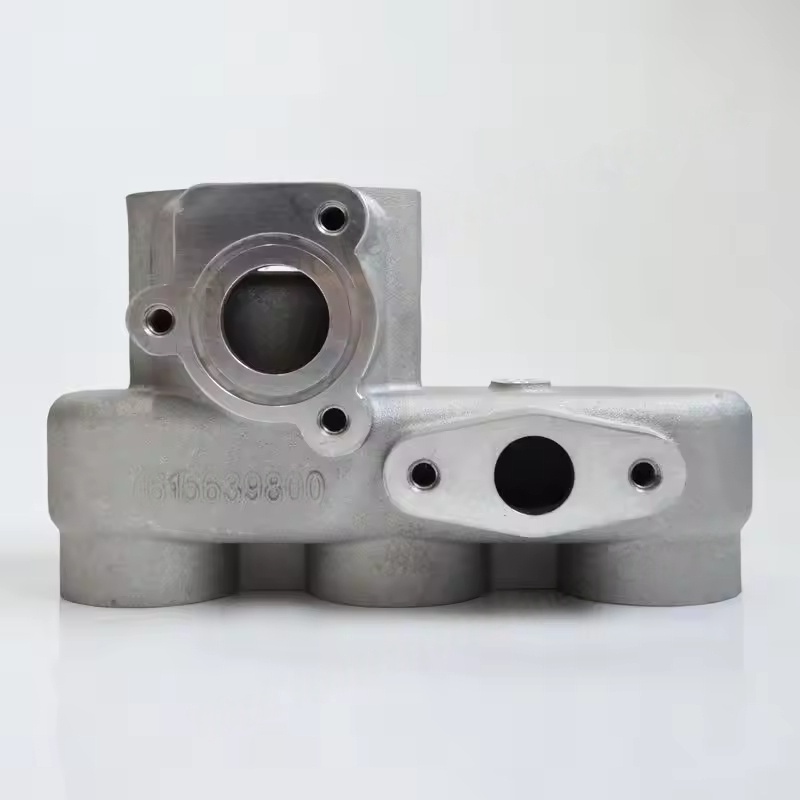

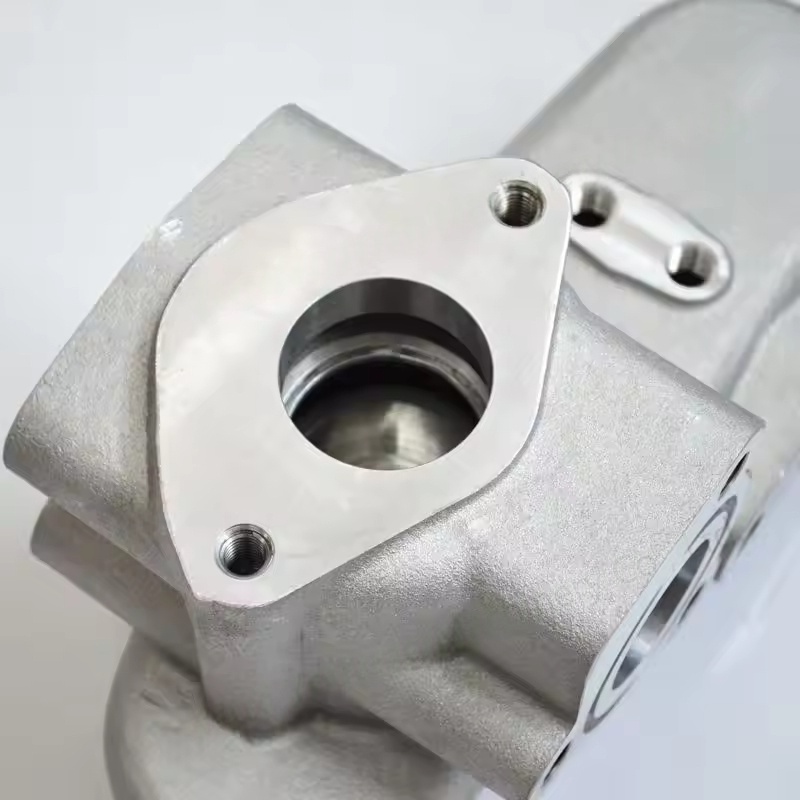

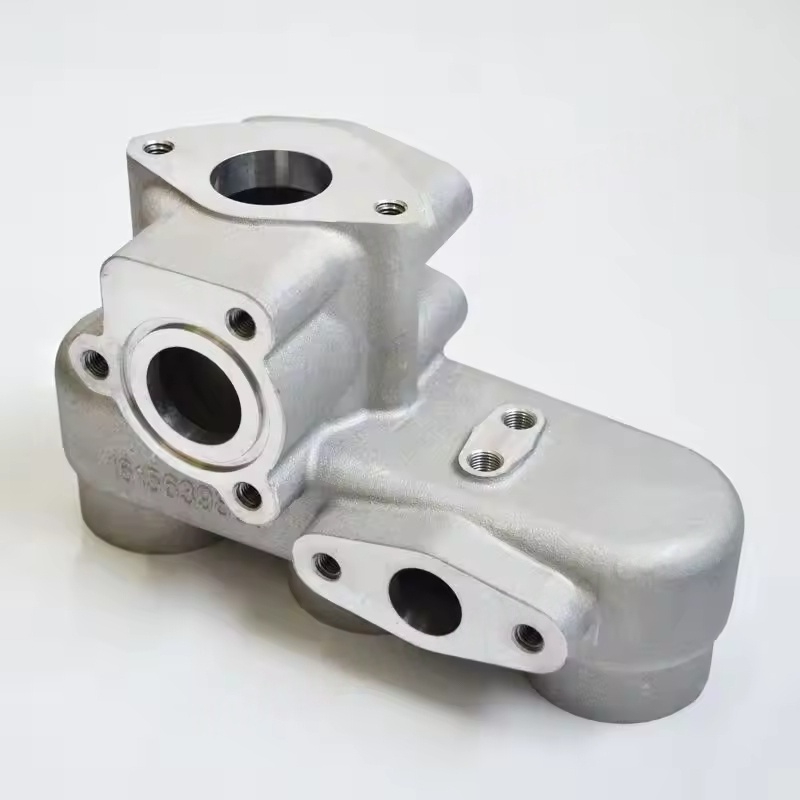

Podstawa filtra oleju dla sprężarek powietrza Atlas Copco - 1. Struktura i funkcja
Struktura rdzenia: Zwykle odlew metalowy (głównie stop aluminium lub żeliwa), integracja wlotu olejowego, wylotu oleju, interfejsu instalacyjnego i powierzchni uszczelniającej. Niektóre zasady mają również zawór obejściowy (gdy element filtra jest zatkany, zawór obejściowy otwiera się, aby upewnić się, że olej smarowy krąży wokół elementu filtra i nadal przepływa, uniemożliwiając uszkodzenie jednostki głównej z powodu braku oleju). Główna funkcja:
Napraw filtr oleju i upewnij się, że element filtra jest bezpiecznie zainstalowany w środowisku wibracji urządzenia, aby zapobiec rozluźnieniu i wycieku oleju.
Poprowadź olej smarowy, aby wejść do filtra z głównego przejścia oleju maszyny (przed filtracją), a następnie wyślij filtrowany czysty olej z powrotem do głównych łożysk, wirników itp. Maszyny (po filtracji), tworząc pełny obwód smarowania.
Poprzez projekt uszczelniający (za pomocą O-ring lub uszczelki uszczelki) zapobiegaj wyciekaniu oleju smarowego podczas procesu przepływu, zapewniając stabilne ciśnienie systemu.
Ii. Adaptacja i cechy
Dostosuj do układu obwodu oleju i specyfikacji filtra (średnica, gwint interfejsu) różnych serii sprężarek powietrza (takich jak GA, ZR, ZT itp.), Zapewniając precyzyjne połączenie z filtrem oleju i głównym obwodem oleju.
Materiał ma pewną odporność na olej i wytrzymałość mechaniczną, zdolną do wytrzymania długoterminowego moczania oleju smarowego i momentu obrotowego podczas instalacji oraz dostosowywanie się do zmian temperatury podczas pracy maszyny (-10 do 120 ℃).
Iii. Typowe problemy i konserwacja
Uszkodzenie upływu: zużycie powierzchni uszczelniającej między podstawą a filtrem, starzenie się o-ringu lub pęknięcia w samej podstawie może prowadzić do wycieku oleju. Sprawdź stan części uszczelniających i w razie potrzeby wymień podstawę.
Zablokowanie lub słaby przepływ: Jeśli przejście oleju wewnątrz podstawy jest zatkane z powodu osadzania zanieczyszczeń lub defektów odlewania (takich jak nieczyste burr), spowoduje niewystarczający przepływ oleju smarowego. Demontować i oczyścić lub wymień podstawę.
Uwaga instalacji: Podczas wymiany filtra oleju wyczyść powierzchnię uszczelniającą podstawę, sprawdź zarysowania lub deformacji; Podczas instalowania nowego filtra dokręć go zgodnie z określonym momentem obrotowym (zwykle 20-30 N · m), unikając nadmiernego obrony, co uszkadza gwint podstawowy lub niedostateczne przeciekanie, co prowadzi do wycieku.
