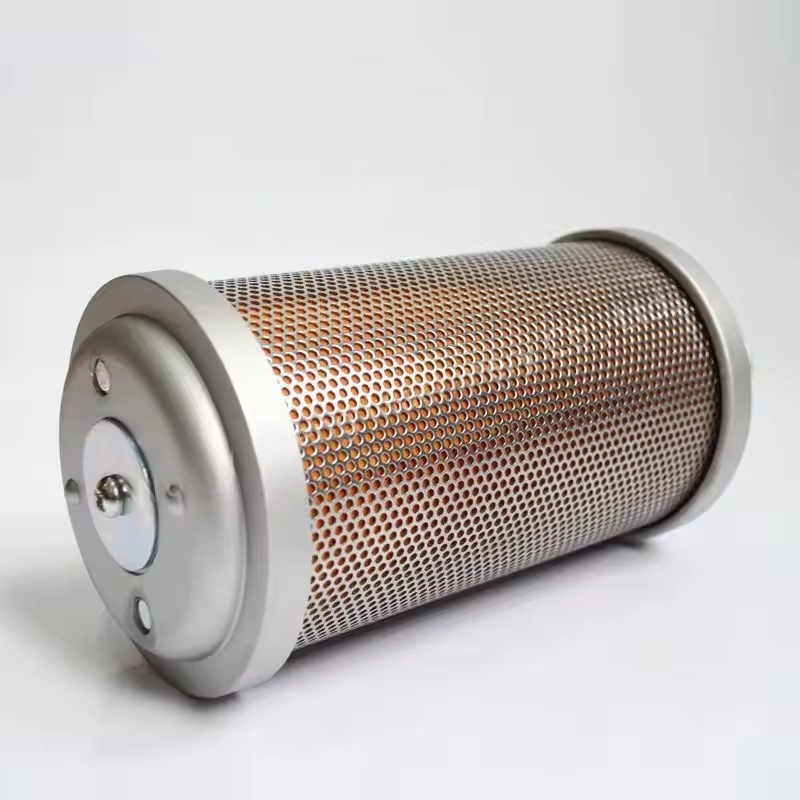

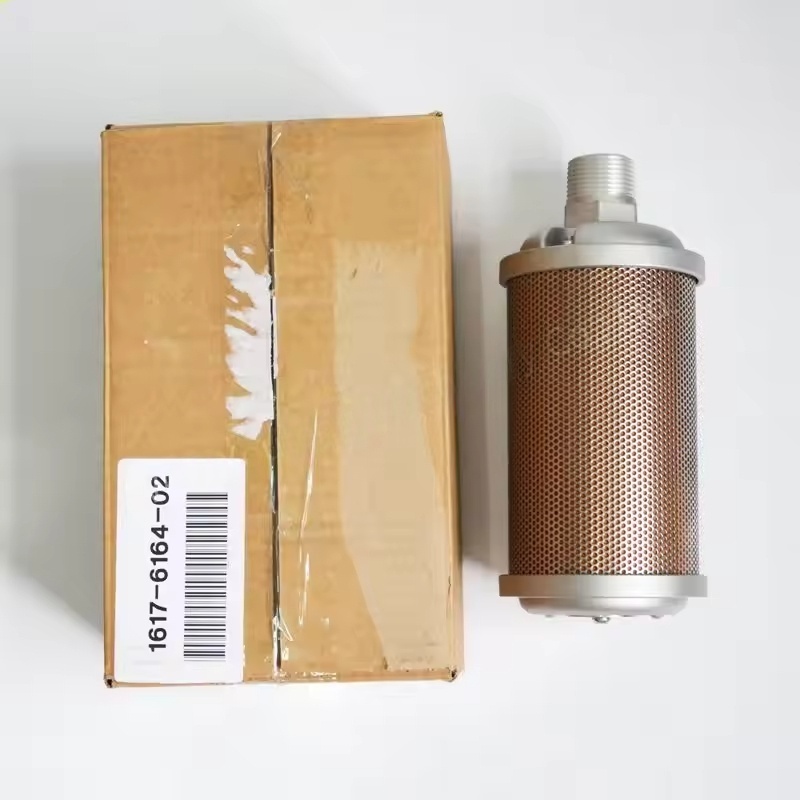

1617616402 Atlas Copco Air Compressor Silencer Part

1. Atlas Copco Silencer Shell

Funkcja: chroni wewnętrzną strukturę redukcji szumów i płynnie prowadzi przepływ powietrza.

Materiał: Zwykle wykonany ze stalowych płyt (takich jak stal zmienna zimna) lub stal nierdzewna, z pewną wytrzymałością i odpornością na korozję. Niektóre małe tłumiki mogą używać stopu aluminium w celu zmniejszenia masy.

Cechy: Powierzchnia skorupy może być traktowana malowaniem lub galwanicznym, aby zwiększyć zdolność odporną na rdzę. Projekt konstrukcyjny musi zrównoważyć uszczelnienie i odporność na przepływ powietrza.

2. Atlas Copco Silencer Part Absorbing Material

Funkcja: Zmniejsza szum poprzez pochłanianie energii dźwiękowej. Jest to element redukcji szumu rdzenia tłumika.

Wspólne materiały:

Włókno szklane: niski koszt i dobry efekt wchłaniania dźwięku, ale należy podjąć środki ochronne, aby uniknąć zrzucania włókien i zanieczyszczającego sprężone powietrze.

Porowata ceramika: odporna na wysokie temperatury i plamy oleju, odpowiednie do sprężarki powietrza lukrubrowanego oleju.

Metalowa siatka druciana / porowata metalowa płyta: dobra przepuszczalność powietrza, może wytrzymać wysokie ciśnienie, często stosowane w sprężarkach powietrza pod wysokim ciśnieniem.

Włókno poliestrowe: przyjazny dla środowiska i nie jest skłonny do wchłaniania wilgoci, odpowiednie do scenariuszy o wysokiej jakości wymagania dotyczące jakości powietrza (takie jak żywność, branże farmaceutyczne).

3. Atlas Copco Silencer Part Wewnętrzne elementy strukturalne

Porowate rurki / partycje:

Poprowadź przepływ powietrza, który ma być równomiernie rozpowszechniany, umożliwiając fale dźwiękowe w pełni skontaktować się z materiałem do zabójstwa dźwięku.

Projekt perforacji (średnica, odstępy) należy zoptymalizować zgodnie z częstotliwością spalin sprężarki powietrza, aby zwiększyć efekt redukcji szumu w określonych pasmach częstotliwości.

Komora ekspansji / rezonator:

Wykorzystaj zasadę odbicia fali dźwiękowej i zakłóceń, aby anulować szum, często używany do zmniejszenia szumu o niskiej częstotliwości.

Różne komory objętości można połączyć, aby obejmować szerszy zakres częstotliwości.

4. Atlas Copco Silencer Interfaces Połączenie

Funkcja: Łączy się z portem wydechowym sprężarki powietrza, rurociągiem itp., Aby zapewnić ciasne uszczelnienie bez wycieku.

Formularz:

Interfejs gwintowany (taki jak NPT, Gwint): Nadaje się do małych sprężarki powietrza, instalacja jest wygodna.

Interfejs kołnierza: Używany do średniego i dużych sprężarek powietrza, połączenie jest twarde, a wydajność uszczelnienia jest dobra.

Szybkie złącze: wygodne do demontażu i konserwacji, powszechne w mobilnych sprężarkach powietrza.

5. Atlas Copco Silencer Part Strażnik / warstwa filtra

Funkcja: Zapobiega przedostawaniu się cząstek z materiału zabezpieczającego dźwięk do systemu sprężarki powietrza, unikając zanieczyszczenia sprzętu lub gazu końcowego.

Materiał: Metalowa siatka (taka jak siatka ze stali nierdzewnej) lub oporna na wysoką temperaturę szmatkę filtracyjną, należy regularnie czyszczyć lub wymieniać, aby zapobiec zablokowaniu.

Rodzaje tłumików (według struktury)

Odporny tłumik: odbija fale dźwiękowe poprzez komory rozszerzające, rezonatory itp., Odpowiednie do zmniejszenia szumu o niskiej częstotliwości.

Rezonansowy tłumik: Opiera się głównie na materiałach abusyjających dźwięku w celu wchłaniania fal dźwiękowych, dobre w zmniejszaniu szumu częstotliwości od połowy do wysokości.

Kompozytowy tłumik rezonansowo-impedancyjny: łączy zalety obu, może jednocześnie zmniejszać szum w szerokim zakresie częstotliwości, najczęściej używany.
