1320604630 Atlas Copco

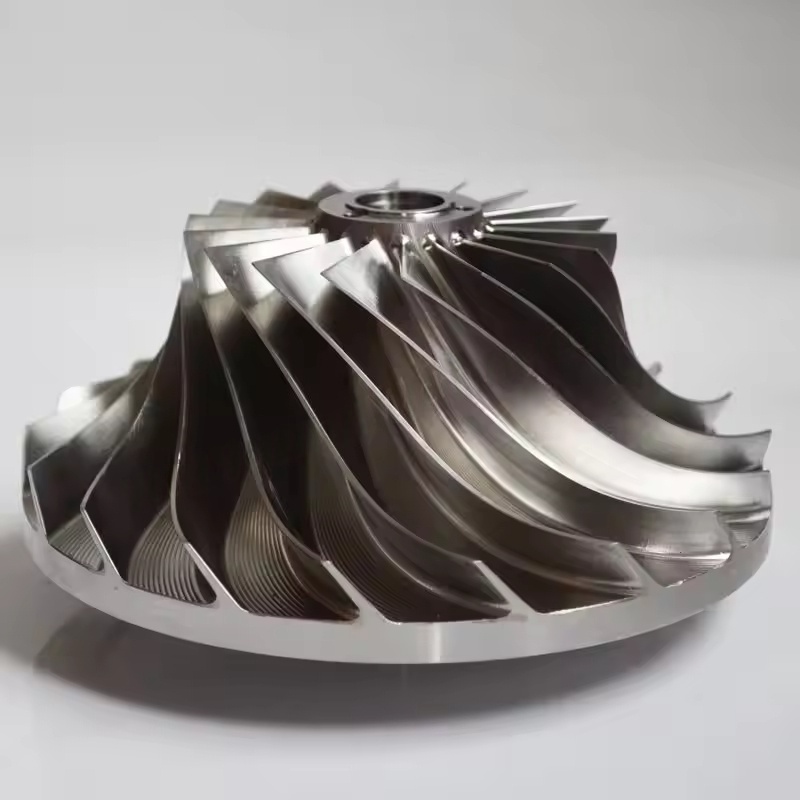

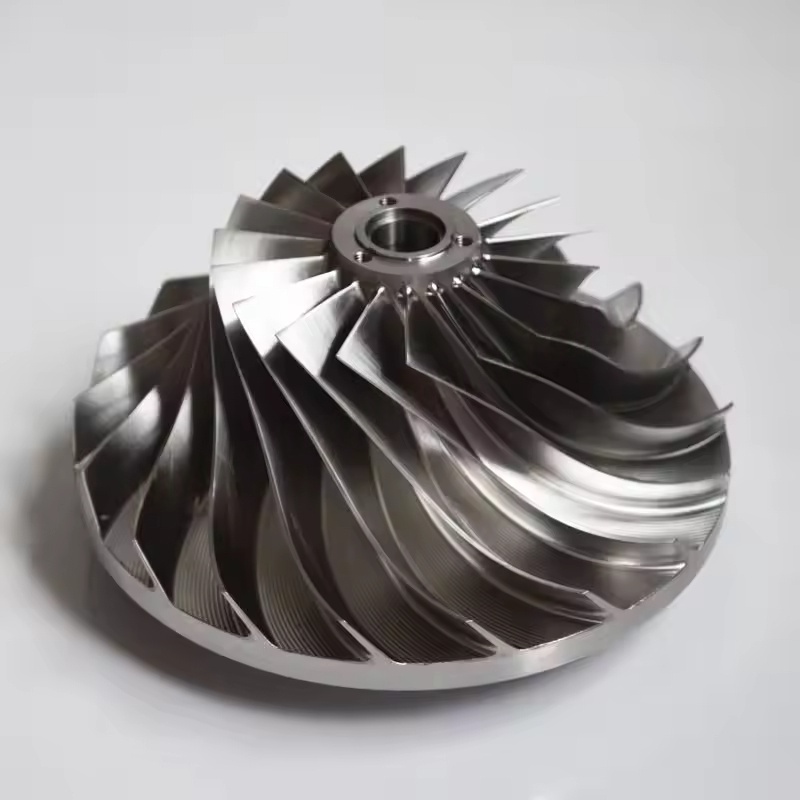

Wirnik z przekładnią ślimakową w odśrodkowych sprężarkach powietrza Atlas Copco. 1. Funkcja podstawowa

Wirnik obraca się z dużą prędkością (zwykle od tysięcy do dziesiątek tysięcy obrotów na minutę), wykorzystując siłę odśrodkową do przyspieszania i sprężania powietrza wchodzącego do wirnika, przekształcając energię mechaniczną w energię kinetyczną i energię ciśnienia gazu, co jest kluczowym ogniwem zapewniającym sprężenie powietrza. W wielostopniowej strukturze sprężania odśrodkowych sprężarek powietrza wirnik należy połączyć z dyfuzorami, kolanami i innymi elementami, aby stopniowo zwiększać ciśnienie gazu do wartości docelowej.

2. Charakterystyka wirnika o wysokiej zawartości aluminium

Zalety materiałowe: Wykonany z aluminium o wysokiej wytrzymałości (takiego jak aluminium stosowane w przemyśle lotniczym), ma niską gęstość i niewielką wagę, co może znacznie zmniejszyć siłę bezwładności i obciążenie wału podczas obrotu wirnika, zmniejszyć straty energii i nadaje się do warunków pracy średniego i niskiego ciśnienia oraz średniej prędkości.

Wydajność przetwarzania: aluminium można łatwo poddać obróbce i nadać mu odpowiedni kształt, dzięki czemu można realizować złożone projekty powierzchni łopatek (takie jak łopatki zakrzywione do tyłu), optymalizować kanał przepływu powietrza, zmniejszać straty przepływu i poprawiać wydajność sprężania.

Scenariusze zastosowania: Często stosowane w odśrodkowych sprężarkach powietrza średniej i małej mocy lub w scenariuszach, w których istnieją wyższe wymagania dotyczące lekkości sprzętu i kontroli zużycia energii.

3. Charakterystyka wirnika metalowego

Wybór materiału: Najczęściej używaj stali stopowej o wysokiej wytrzymałości (takiej jak stal chromowo-molibdenowa, stopy na bazie niklu) lub stopów tytanu, o doskonałej odporności na wysokie temperatury i wysokie ciśnienie, wytrzymałości mechanicznej i odporności zmęczeniowej znacznie wyższej niż aluminium, zdolnej wytrzymać większe naprężenia obrotowe.

Możliwość dostosowania do warunków pracy: Nadaje się do dużych odśrodkowych sprężarek powietrza o dużej prędkości obrotowej i wysokim stopniu sprężania lub w środowiskach przemysłowych o wyższej temperaturze medium i śladowych zanieczyszczeniach (takich jak przemysł chemiczny i energetyczny), zdolnych wytrzymać trudne obciążenia mechaniczne i termiczne przez długi czas.

Stabilność: Materiał metaliczny ma lepszą sztywność i większą zdolność tłumienia wibracji podczas dużych prędkości obrotowych, co pomaga zmniejszyć hałas urządzenia i wydłużyć żywotność powiązanych komponentów, takich jak łożyska.

4. Cechy konstrukcyjne i produkcyjne

Optymalizacja aerodynamiczna: Kształt łopatek wirnika (np. nachylenie do przodu, wygięcie do tyłu, promieniowe), kąty wlotu i wylotu, średnica koła itp. są optymalizowane poprzez symulację dynamiki płynów (CFD), aby zapewnić płynny przepływ powietrza, zmniejszyć straty wirowe i udarowe oraz poprawić skuteczność izolacji.

Precyzyjne przetwarzanie: Użyj pięcioosiowej obróbki połączeń, ogólnego kucia itp., aby zapewnić dokładność wymiarową i równowagę dynamiczną wirnika, uniknąć wibracji przekraczających normy z powodu nierównomiernego rozkładu masy i zapewnić bezpieczną pracę.

Obróbka korozyjna: Niektóre metalowe powierzchnie wirników będą poddawane chromowaniu, natryskiwaniu ceramicznemu itp. w celu zwiększenia odporności na korozję i zużycie, odpowiednie dla środowisk sprężonego powietrza o wyższej zawartości wilgoci lub niewielkiej korozyjności.
