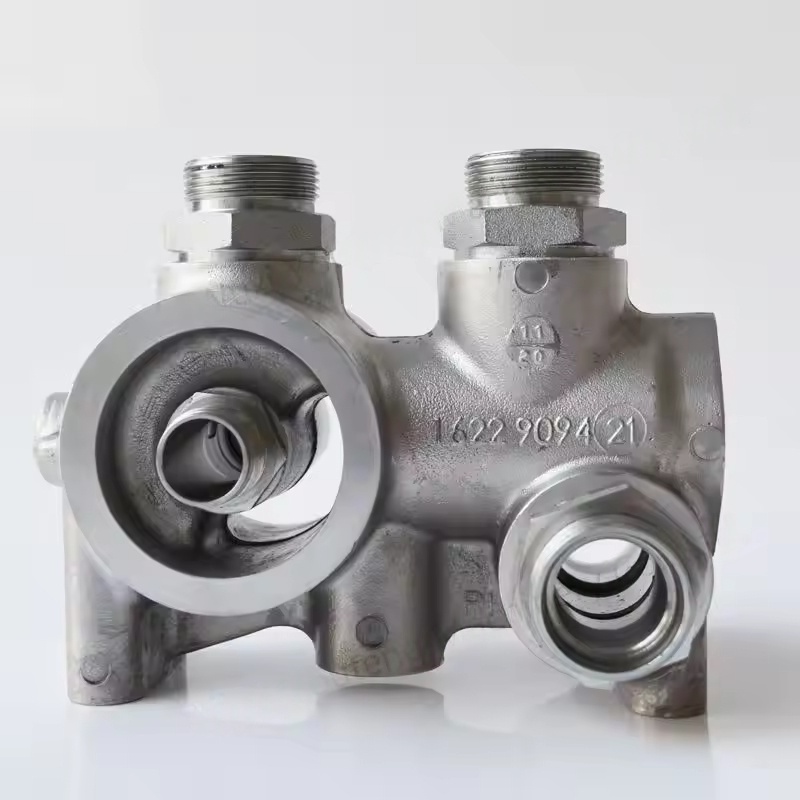

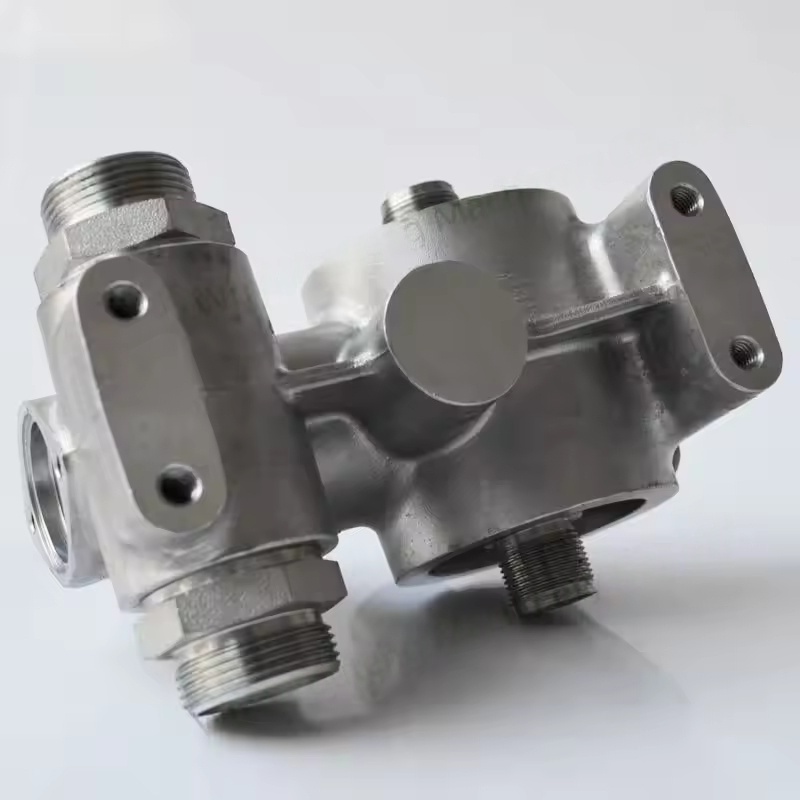

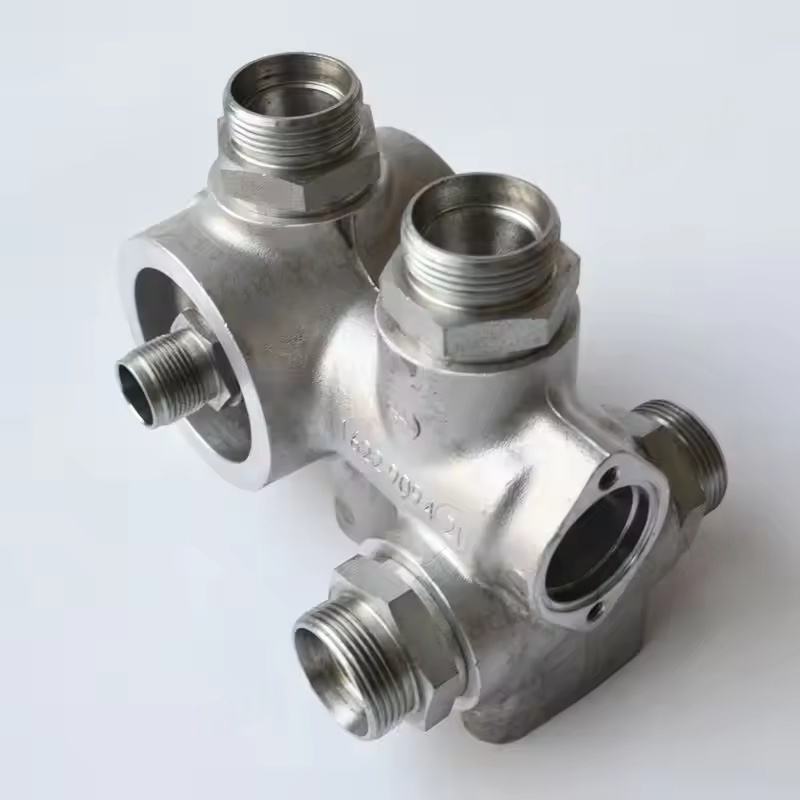

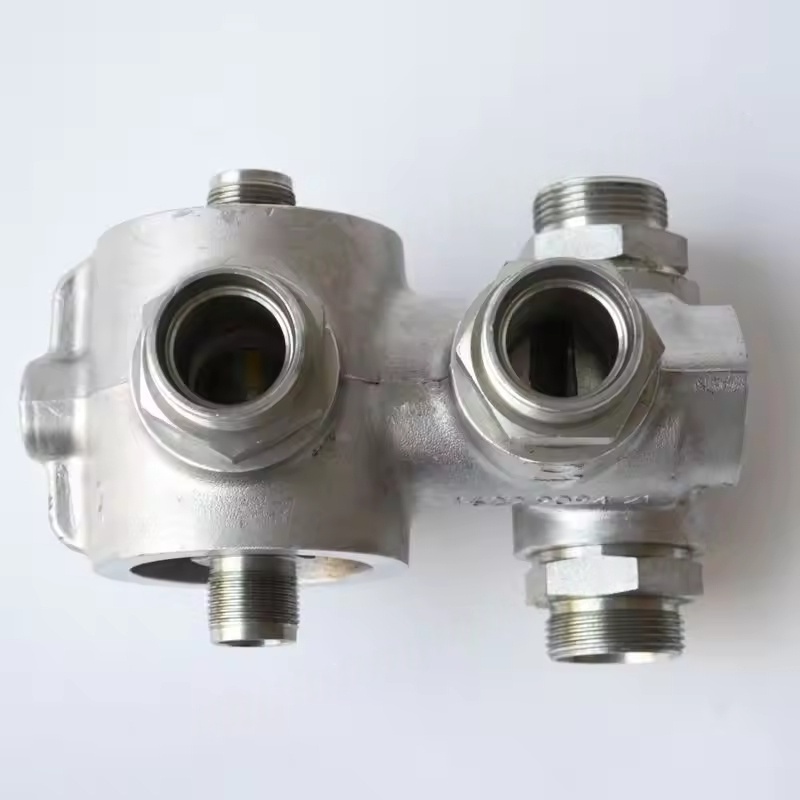

Główne funkcje obudowy filtra oleju sprężarowego Atlas Copco
Jako nośnik ochronny elementu filtra oleju, zapewnia stabilną przestrzeń instalacyjną dla elementu filtra, zapobiegając uszkodzeniu elementu filtra z powodu wahań ciśnienia oleju, wibracji mechanicznej itp.
Kieruje olejem smarującym do przechodzenia przez element filtra wzdłuż ustawionej ścieżki, zapewniając dokładną filtrację oleju przy jednoczesnym zachowaniu wydajności uszczelnienia systemu filtracyjnego i zapobiegając bezpośrednim wejściu oleju niefiltrowego.
Wytrzymuje ciśnienie robocze systemu, zwykle wymagające dostosowania się do zakresu ciśnienia oleju podczas pracy sprężarki (ogólnie 0,5-1,5 MPa, różni się w zależności od modelu), zapewniając bezpieczeństwo i stabilność procesu filtracji.
Struktura i materiały
Projekt konstrukcyjny: głównie cylindryczna lub podobna do zbiornika konstrukcja, wyposażona w porty wlotowe i wylotowe oleju, podstawa montażowa elementu filtra, pokrywa uszczelniacza (lub pokrywa końcowa) itp. Niektóre modele mają zawory pomocy lub zawory obejściowe. Gdy element filtra jest zatkany, a różnica ciśnienia jest zbyt duża, ścieżkę do obejścia można automatycznie otworzyć, aby zapobiec utracie oleju systemowego i chronić sprężarkę.
Wybór materiału: Zwykle wykorzystuje żeliwo żeliwa o wysokiej wytrzymałości, stopu aluminium lub tworzywa inżynieryjne (dla specyficznych modeli niskiego ciśnienia), z powierzchnią oczyszczoną z powodu odporności na korozję (taką jak galwaniczne, malowanie), do wytrzymania długoterminowego zanurzenia oleju smarującego i temperatury zmian w układzie (ogólnie -10 ° C), przedłużającym żywotność obsługi.
Kompatybilność i specyfikacje

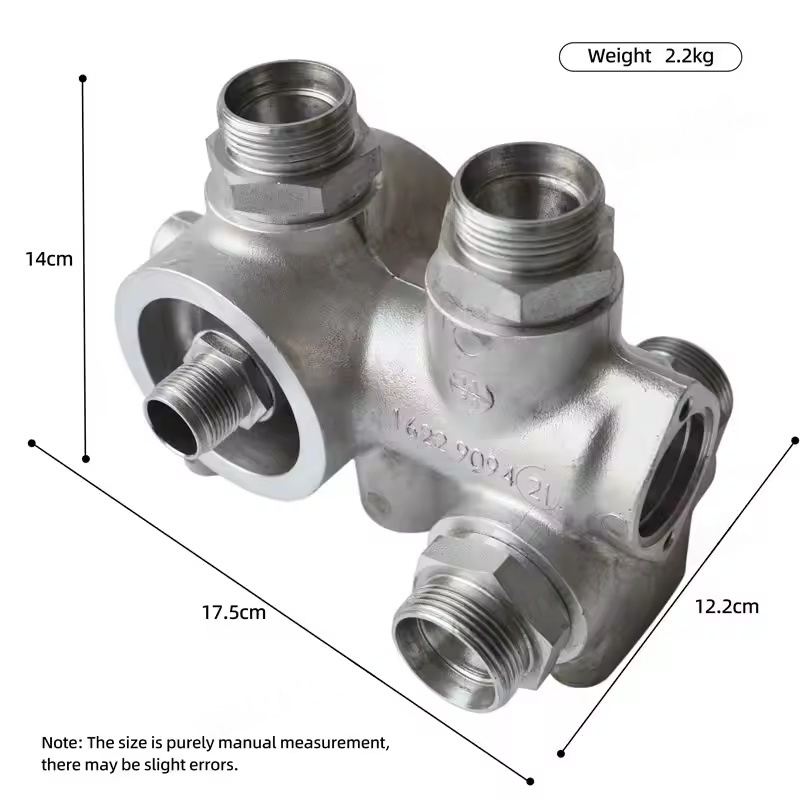

Ściśle pasuje do modeli różnych serii kompresorów Atlas Copco (takich jak GA, G, SF itp.). Obudowy filtra oleju w różnych modelach mają różnice w wielkości, specyfikacjach interfejsu (rodzaj gwintu, średnica rury) i metod instalacji, a odpowiednie akcesoria należy wybrać na podstawie określonego modelu sprężarki.
Oryginalna obudowa zaprojektowana fabrycznie jest dokładnie dopasowana do rozmiaru elementu filtra, aby zapewnić wydajność uszczelnienia i uniknąć wycieku oleju lub awarii filtra z powodu niewłaściwego prześwitu.
