Podstawowe funkcje i aplikacje
Funkcja uszczelniania: Zestaw ten zawiera różne elementy uszczelniające, które są używane do statycznego lub dynamicznego uszczelnienia w punktach połączenia między blokiem przyrządu i rur, czujnikami, wskaźnikami ciśnienia itp., Aby zapobiec wyciekom sprężonego powietrza, oleju smarującego lub gazu kontrolnego.
Kompatybilne komponenty: jest ono instalowane głównie na module sterowania instrumentem (blok przyrządu) sprężarki powietrza. Moduł ten zwykle integruje interfejsy czujnika ciśnienia, interfejsy manometru, połączenia rur sterujących itp., I jest kluczowym węzłem do monitorowania ciśnienia i transmisji sygnału sterowania.

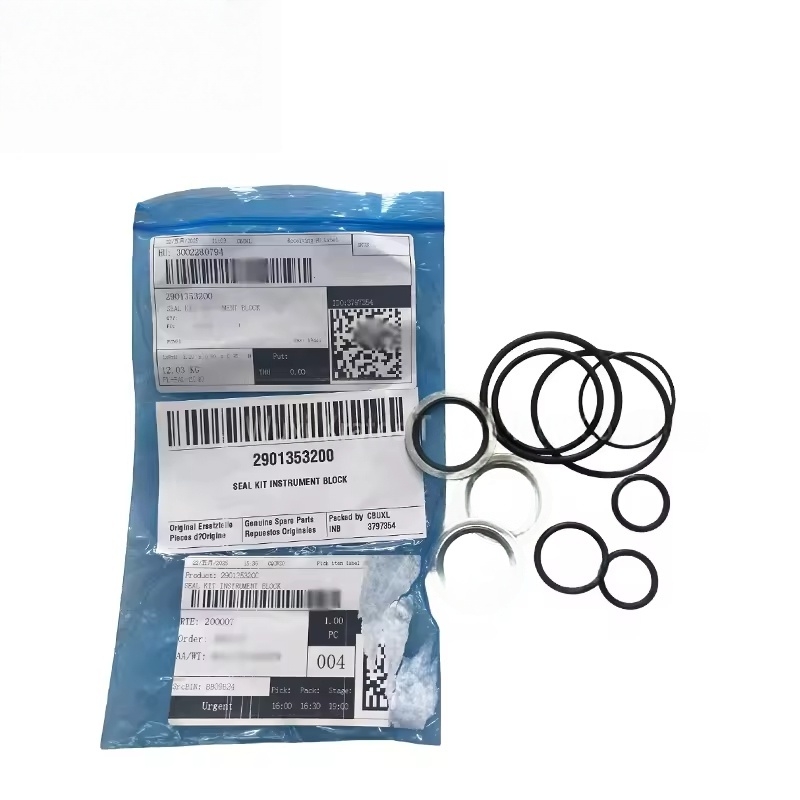

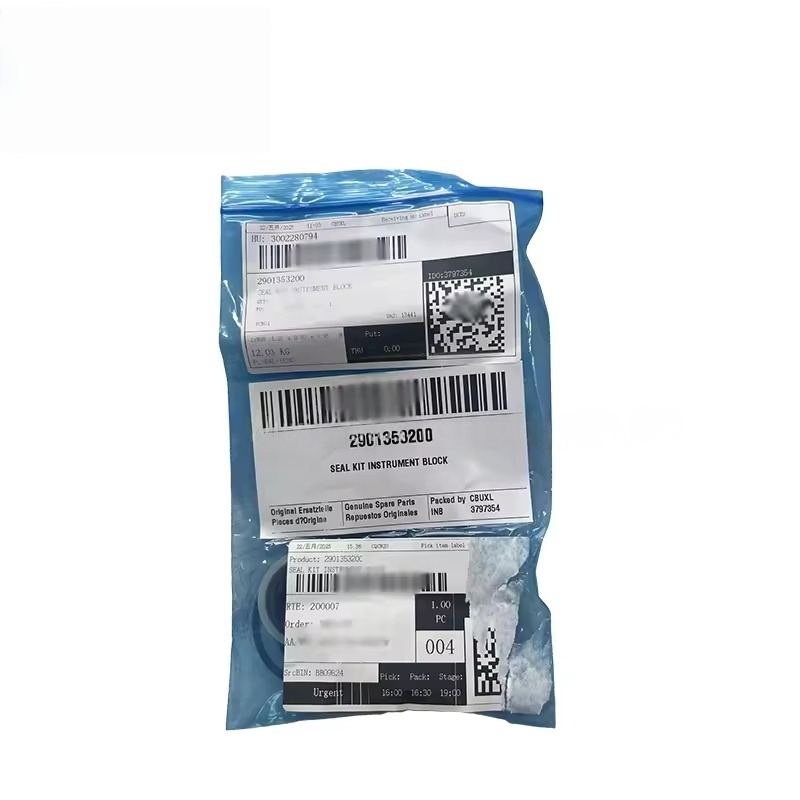

Obowiązujące modele: 2901353200 to oryginalny numer części fabrycznej Atlas Copco. Powszechnie występuje w sprężarkach powietrza z serii GA (takimi jak niektóre modele średniej wielkości i dużych GA) oraz powiązane sprzęt systemu sprężonego powietrza. Konkretną kompatybilność należy potwierdzić na podstawie modelu sprzętu i partii produkcyjnej.
Kompozycja i materiały zestawu

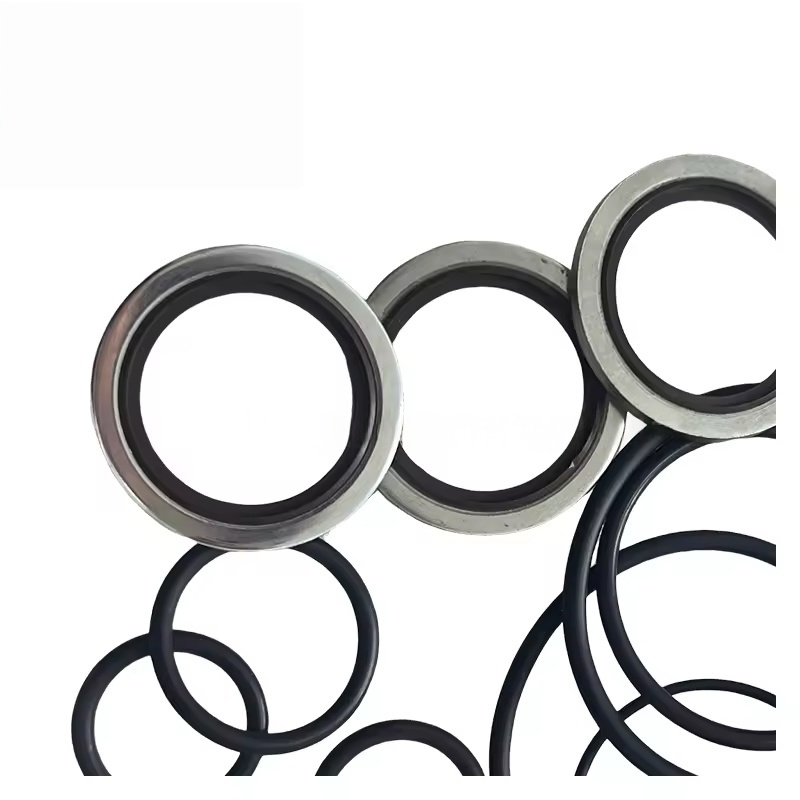

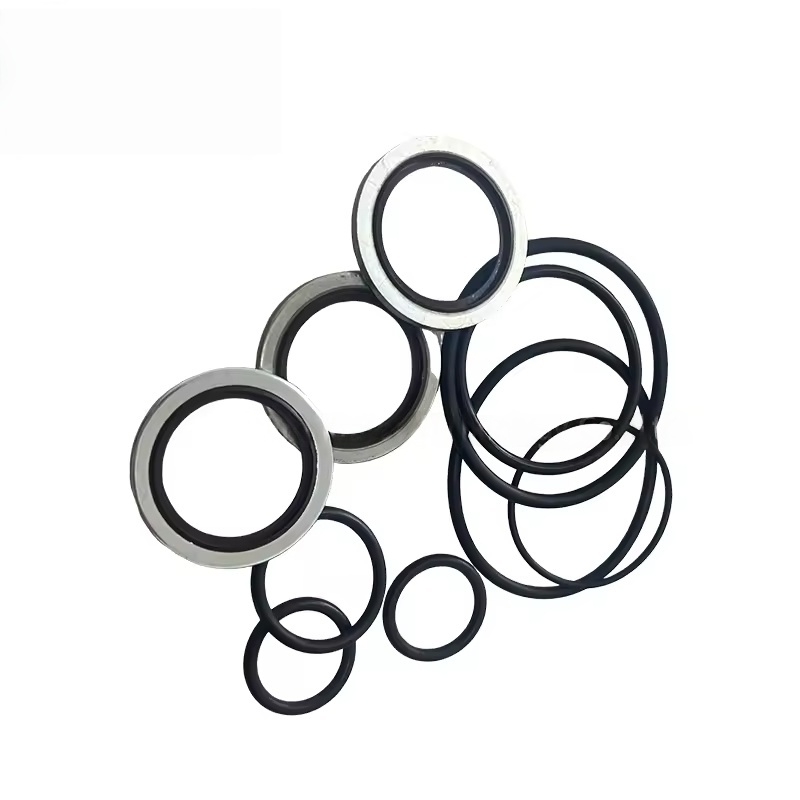

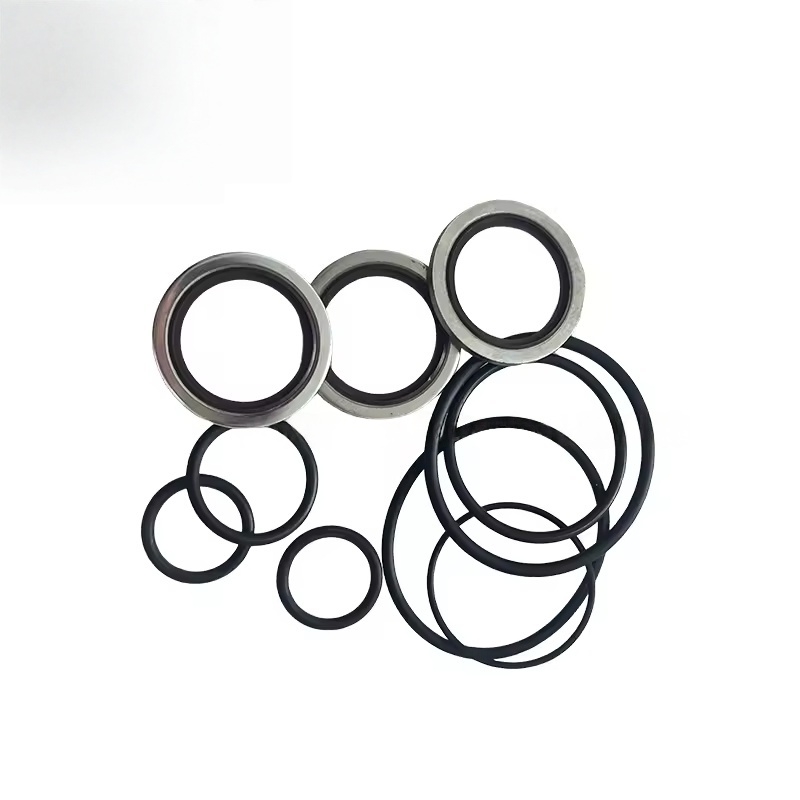

Główne elementy: Zwykle zawiera różne specyfikacje O-ringów, uszczelnianie uszczelek, płaskich podkładek, osłony kurzu itp. Ilość i rozmiar zależą od konstrukcji strukturalnej bloku przyrządu.
Charakterystyka materialna:
Elementy uszczelniające wykorzystują głównie gumę oporną na olej i oporną na temperaturę (takie jak gumka nitrylowa NBR lub Fluororubber FKM), które są odpowiednie do oleju smarowego, sprężonych mediów powietrznych i temperatur roboczych 80-120 ℃.
Niektóre podkładki metalowe są wykonane z mosiądzu lub stali nierdzewnej, aby zapewnić wysoką wytrzymałość i odporność na korozję.
Wymagania precyzyjne: Składniki uszczelniające mają wysoką dokładność wymiarową, a luka godowa z interfejsem bloków przyrządu jest ściśle kontrolowana w celu zapewnienia niezawodności uszczelnienia.
Czas wymiany i wspólne problemy
Wymiana sygnału:
Wyciek występuje w części połączenia bloku przyrządu (takich jak plamy oleju lub ślady powietrza na interfejsie ciśnieniowym).
Nieprawidłowy wyświetlacz ciśnienia (możliwy z powodu wycieku, co powoduje niedokładne sygnały ciśnienia).
Podczas regularnej konserwacji lub wymiany bloku przyrządu, czujnika itp. Zestaw uszczelniający należy wymienić jednocześnie (elementy uszczelniające są częściami podatnymi na zużycie i nie są zalecane do ponownego użycia).
Wpływ wad:
Wyciek spowoduje utratę ciśnienia w systemie i zwiększy zużycie energii.
Przeciek oleju smarowego może zanieczyszczać środowisko lub spowodować spadek poziomu oleju, wpływając na smarowanie sprzętu.
Zniekształcenie sygnału ciśnienia może spowodować, że system sterowania błędnie oceni i uruchamia nieprawidłowe działanie urządzenia.
Wymienne i konserwacyjne środki ostrożności
Oryginalna gwarancja części zamiennych fabrycznych: 2901353200 to oryginalny zestaw uszczelniający specyficzny dla fabryki. Należy go używać z oryginalnymi produktami Atlas Copco, aby zapewnić, że rozmiar, materiał i blok instrumentów uszczelniający są całkowicie dopasowane, unikając wtórnego wycieku z powodu problemów z kompatybilnością.
Specyfikacje instalacji:
Przed wymianą dokładnie wyczyść powierzchnię uszczelniającą blok przyrządu, usuń resztkowe plamy oleju, starzejące się fragmenty komponentów uszczelniających i zanieczyszczenia.
Zainstaluj każdy komponent uszczelniający w odpowiedniej kolejności zgodnie z sekwencją demontażu, aby zapewnić brak pominięć lub zniekształceń (zwłaszcza O-ringi muszą być poprawnie włożone do rowka uszczelniającego).
Unikaj używania ostrych narzędzi do kontaktu z komponentami uszczelniającymi, aby zapobiec zarysowaniu, które mogą prowadzić do awarii uszczelnienia.
Dokręć śruby łączące zgodnie z określonym momentem obrotowym, aby zapewnić jednolity kontakt powierzchni uszczelniających i uniknąć nadmiernego stawu, co może uszkodzić blok przyrządu lub komponenty uszczelniające.
