I. Sprzęty do sprężarki (używane do transmisji urządzeń)
Służy do podłączenia silnika sprężarki z jednostką główną (takich jak wirniki śrubowe, komponenty tłoka itp.), Do przenoszenia momentu obrotowego i kompensowania błędów instalacji. Główne funkcje są następujące:
1. Wspólne typy i struktury
Sprzęty sprężyste: najczęściej stosowana, przenosząca moc przez elastomery gumowe lub poliuretanowe, zdolne do pochłaniania wibracji, uderzenia buforowania i kompensacyjne odchylenia osiowe, promieniowe i kątowe (takie jak kształt kwiatowy kwiatowy i sprężystyki w kształcie pazurów powszechnie stosowane w maszynach Serii Serii GA).
Sztywne sprzężenia ： Odpowiednie dla scenariuszy instalacji precyzyjnych, bez możliwości buforowania, ale z wysoką wydajnością transmisji, umożliwiając jedynie niewielkie odchylenia (rzadziej stosowane w konwencjonalnych sprężarkach, częściej stosowanych w specjalnych warunkach).
Połączenia przepony ： Przy użyciu metalowych przepon jako elementu sprężystego, odpornego na wysokie temperatury i zanieczyszczenie oleju, odpowiednie dla dużych sprężarek o wysokiej prędkości obrotowej i wysokim momencie obrotowym, o silnej pojemności kompensacyjnej i mniejszej konserwacji.
2. Funkcje podstawowe
Dokładnie przenieś moc silnika do głównej jednostki sprężarki, zapewniając minimalną utratę energii.
Absorbuj wibracje i uderzenia podczas obsługi sprzętu, chroniąc precyzyjne elementy, takie jak silniki i łożyska.
Rekompensuj błędy współosiowości podczas instalacji (osiowy, promieniowy, i kątowy), unikanie dodatkowego naprężenia.
3. Ustania i konserwacja
Częste problemy ： Starzenie się / zerwanie elastomerów (powodujące nieprawidłowe szum, zwiększone wibracje), luźne śruby łączące (powodującą eksploatację mimośrodową), pęknięcia zmęczeniowe w przeponach (częściej występują pod wysokim obciążeniem).
Punkty konserwacji ：
Regularna kontrola (co 1000-2000 godzin) ： Sprawdź, czy elastomery są noszone, czy śruby są dokręcone, i czy sprzężenie ma ruch promieniowy.
Cykl wymiany ： Elastomery zwykle zastępują co 2-3 lata lub zgodnie z instrukcją, podczas gdy elementy metalowe z pęknięciami należy natychmiast wymienić.
Wymagania instalacyjne ： Po wymianie, koncentryczność musi zostać ponownie skalibrowana (zazwyczaj odchylenie promieniowe ≤ 0,1 mm, odchylenie kątowe ≤ 0,1 °/m), w przeciwnym razie jest podatne na wczesne zużycie łożysk.

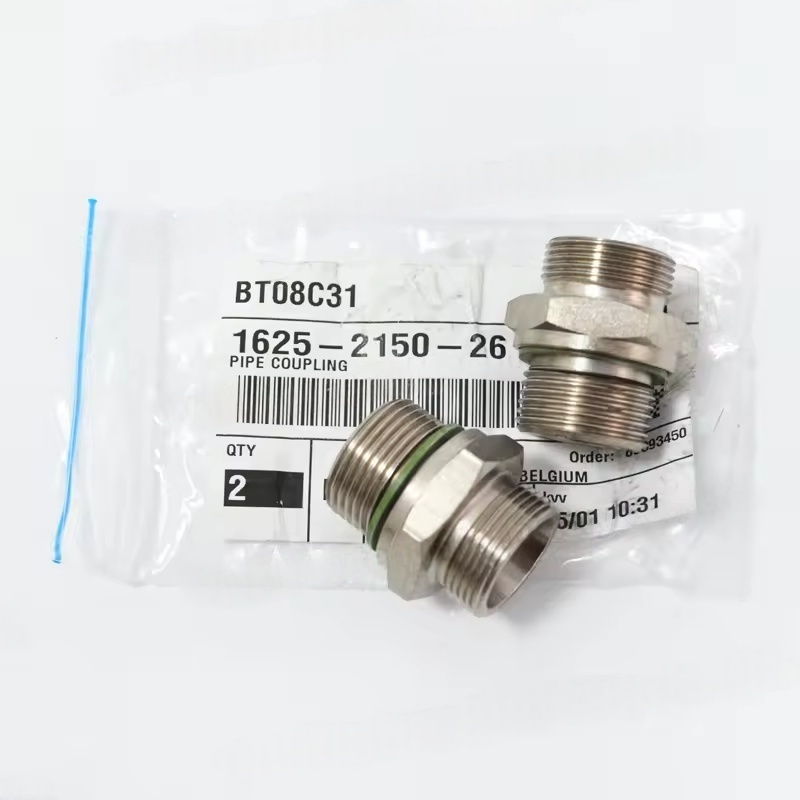

Ii. Sprzężenia rur (używane do połączenia systemowego)
Używany do łączenia rur, takich jak rurociągi spalin sprężarki i chłodzące rurociągi wodne, głównie w celu uszczelnienia, kompensuj przemieszczenie rurociągu, i zmniejszyć transmisję wibracji.
1. Typy wspólne i obowiązujące scenariusze
Elastyczne sprzężenia rur ：
Złącze rozszerzeń gumowych ： Odpowiednie do niskociśnieniowego gazu lub rurociągów wodnych, zdolnych do kompensacji przemieszczenia spowodowanego rozszerzeniem cieplnym i skurczem rurociągu, podczas pochłaniania wibracji i zapobiegania stężeniu naprężeń spowodowanym przez sztywne połączenie.
Metalowe sprzężenia mieszadłowe ： Odpowiednie do rurociągów wydechowych o wysokiej temperaturze i wysokociśnieniowym (takie jak główne rurociągi do sprężonego powietrza), o doskonałej temperaturze i odporności na ciśnienie, dużą pojemność kompensacyjnej, i dobre wyniki uszczelnienia.

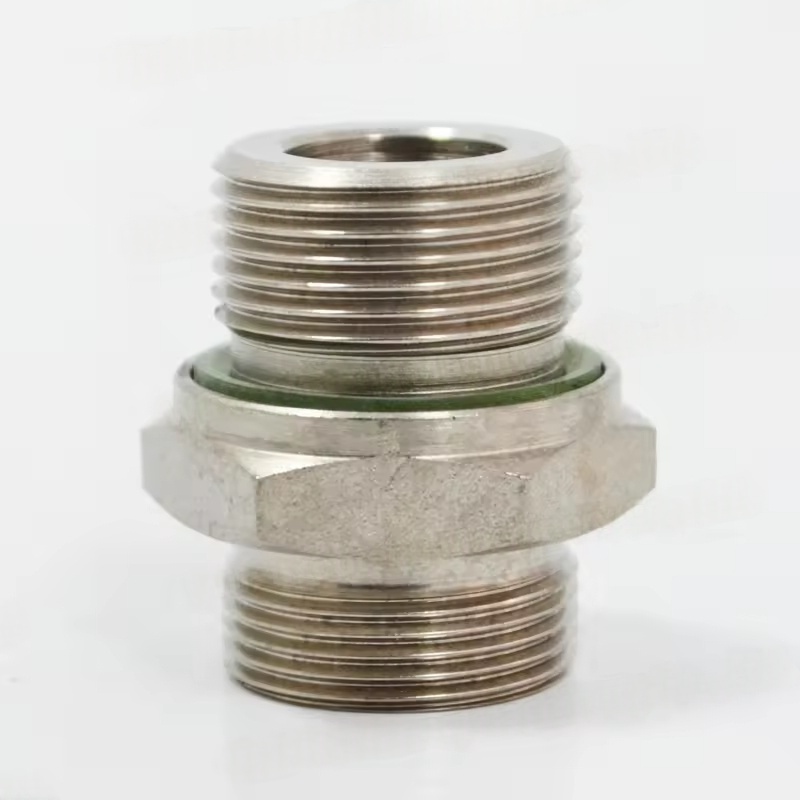

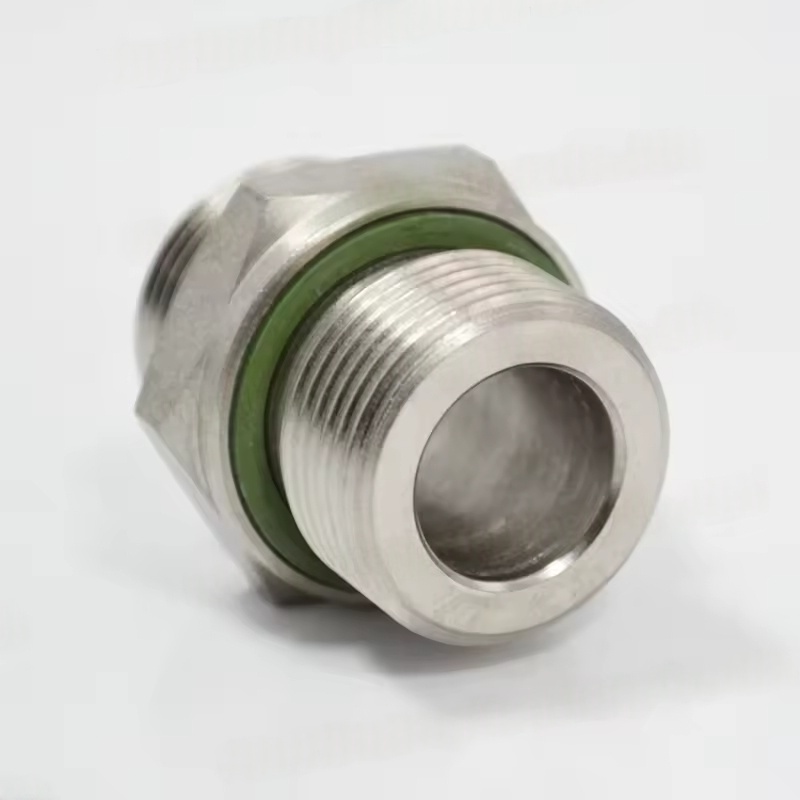

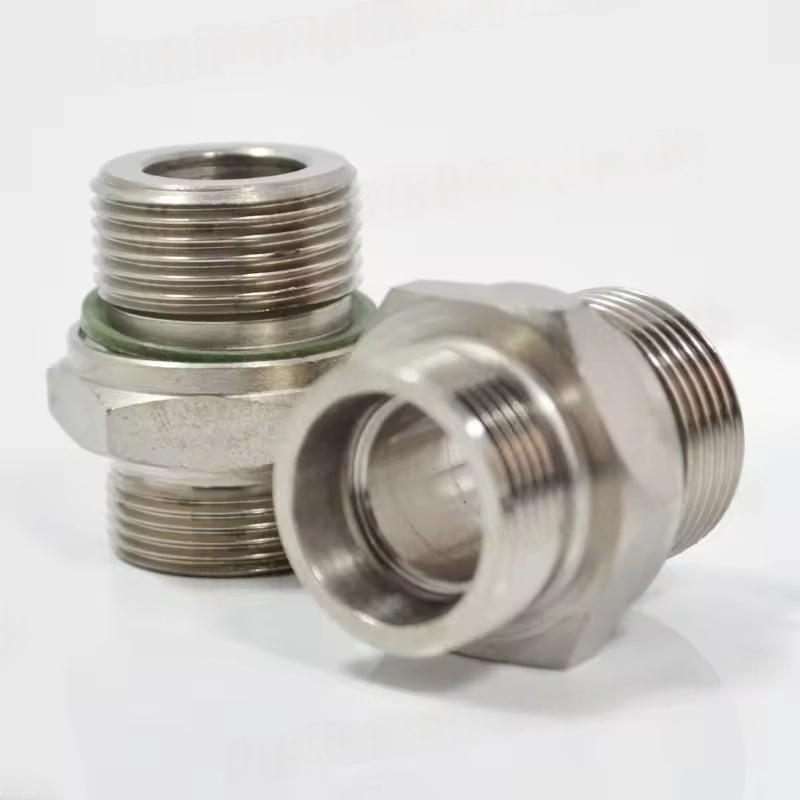

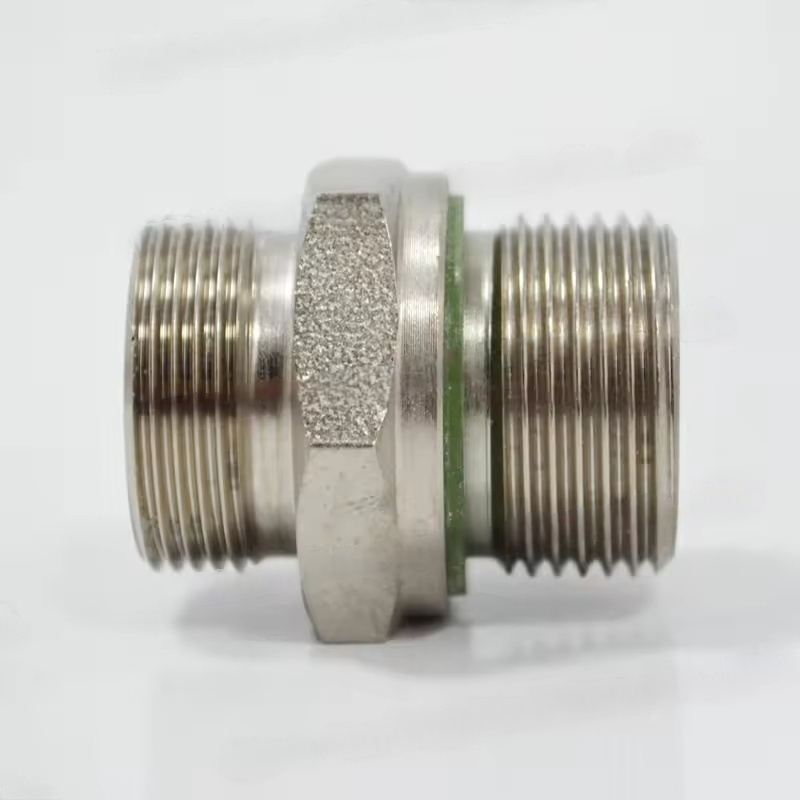

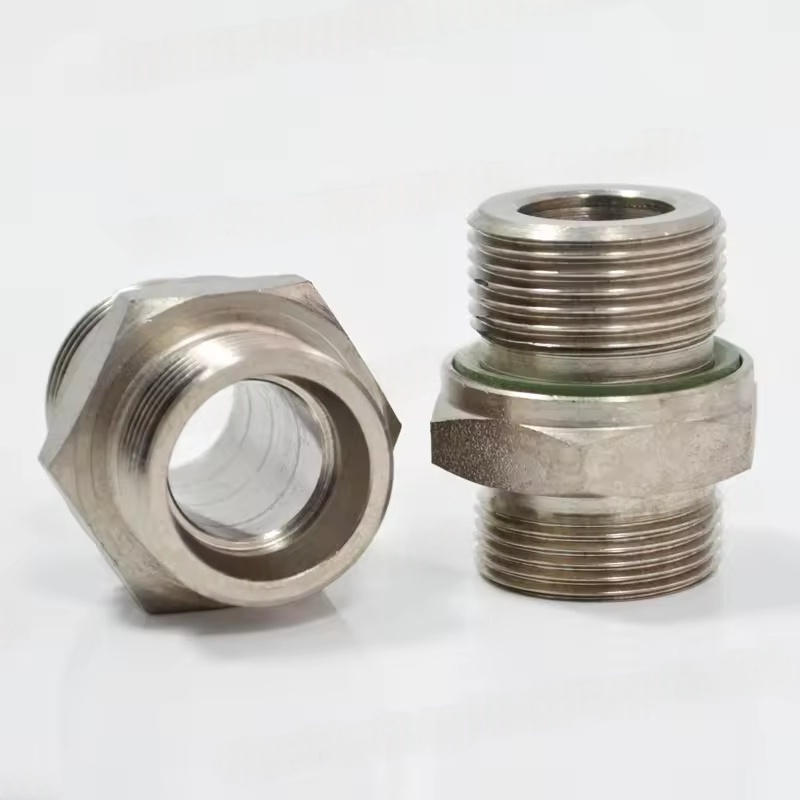

Sztywne złącza rur ：, takie jak połączenia kołnierza (z uszczelnieniem uszczelek), odpowiednie dla stałych sekcji rurociągów, wymagające ścisłej koncentracji, bez możliwości kompensacji.
2. Funkcje podstawowe
Zapewnij szczelność / wodoszczelność połączenia rurociągu, zapobiegając wyciekowi sprężonego powietrza i wody chłodzącej.
Kompensuj przemieszczenie spowodowane zmianami temperatury (takimi jak fluktuacje temperatury spalin sprężarki) lub wibracje sprzętu.
Zablokuj transmisję wibracji sprzętu do systemu rurociągu, unikanie rezonansu rurociągu lub złamania zmęczenia.
3. Punkty konserwacji
Regularna kontrola powierzchni uszczelniającej do wycieku (takie jak badanie wody mydlanej), starzenie się i pękanie części gumowych, oraz korozja lub deformacja metalowych mieszków.
Unikaj nadmiernego rozciągania lub kompresji ： Pojemność kompensacyjna elastycznych złącze jest ograniczona, przekraczanie zakresu doprowadzi do przedwczesnego uszkodzenia.
Dopasowanie do medium ： Pipryty wydechowe muszą użyć materiałów odpornych na olej i wysokie temperatury, a rurociągi wodne muszą wziąć pod uwagę zapobieganie rdzewieniu i korozji.
