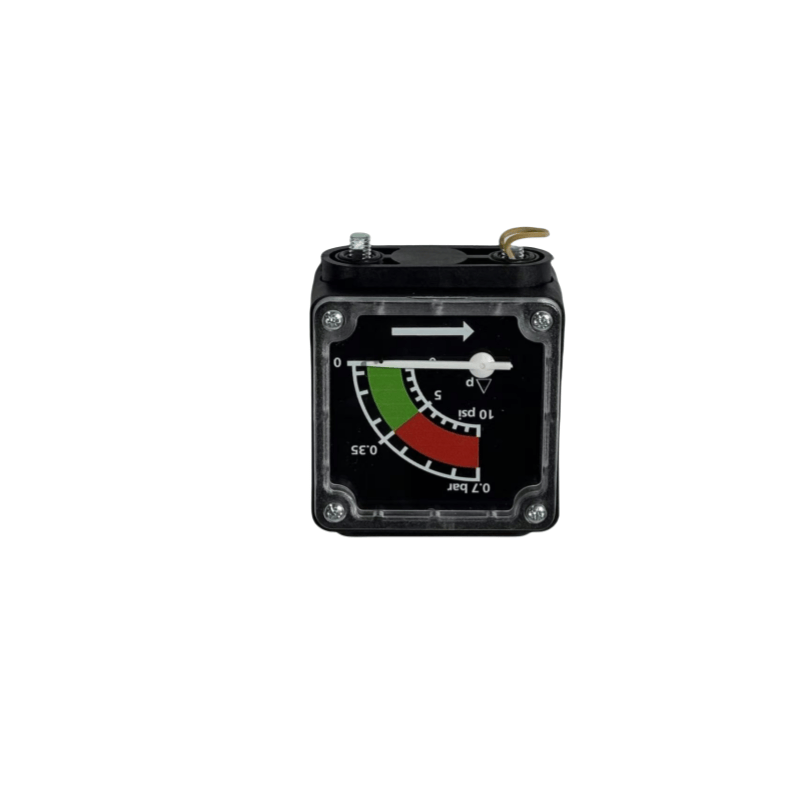

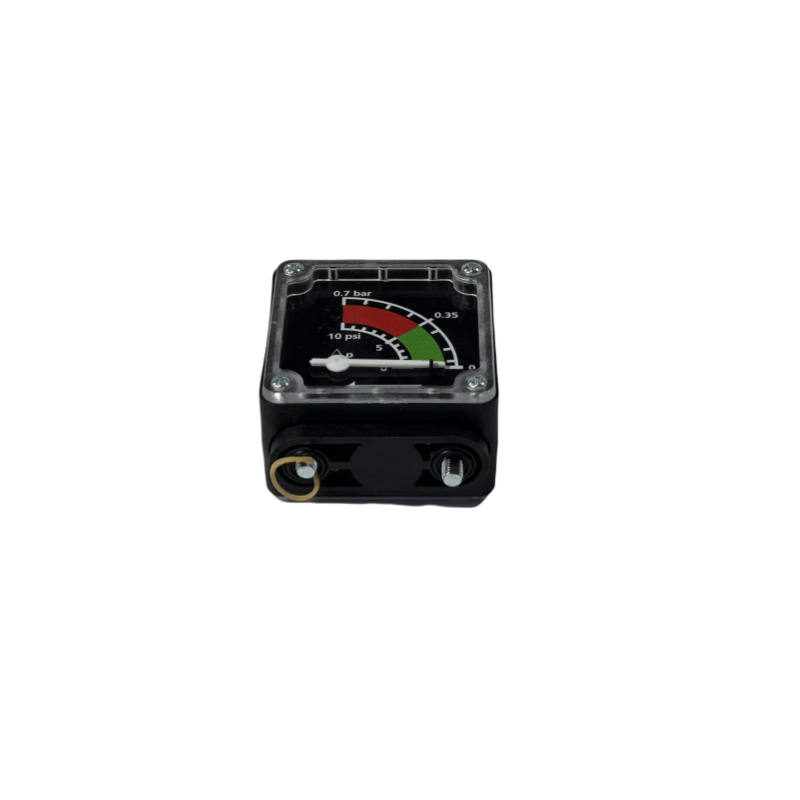

I. Podstawowa struktura i zasada pracy wskaźników ciśnienia sprężarki powietrza Atlas Copco
Główne elementy wskaźnika ciśnienia sprężarki powietrza obejmują element sprężysty (dla ciśnienia wykrywania), mechanizm transmisji (do wzmacniania deformacji) oraz urządzenie wskazujące (do wyświetlania odczytów):
Element elastyczny: Najczęstszym typem jest rura sprężyna (pusta metalowa rurka wygięta w kształcie C). Po wprowadzeniu sprężonego powietrza do rurki rurka sprężynowa ulega deformacji sprężystej z powodu ciśnienia wewnętrznego, które jest następnie przenoszone przez pręt łączący do mechanizmu transmisji.
Mechanizm transmisji: składający się z przekładni, dźwigni itp., Wzmacnia niewielkie odkształcenie elementu sprężystego i napędza wskaźnik do obrócenia.

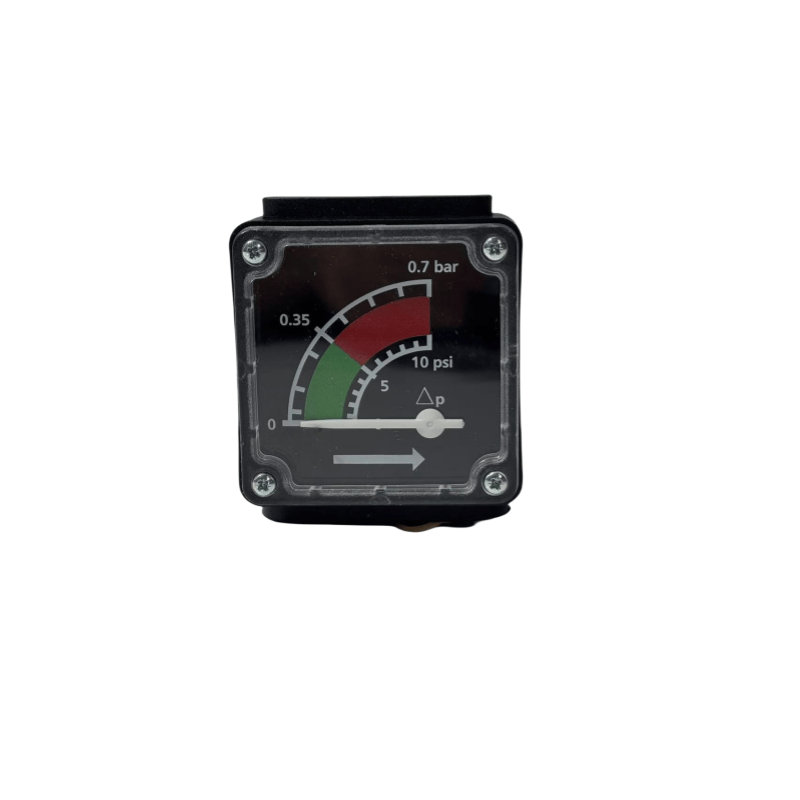

Urządzenie wskazujące: Skala wybierania i wskaźnik działają razem, aby bezpośrednio wyświetlać wartość ciśnienia (wspólne jednostki to MPA, pasek lub psi).
Ii. Wspólne typy i scenariusze aplikacji wskaźników ciśnienia sprężarki powietrza Atlas Copco
Na podstawie zasady pomiaru i struktury sprężarki powietrza często wykorzystują wskaźniki ciśnieniowe następujących typów:
Zwykłe wskaźniki ciśnienia typu wskaźnika
Cechy: prosta struktura, tani, intuicyjny odczyt, odpowiednie dla większości systemów sprężarki powietrza (takich jak zbiorniki magazynowe, główne monitorowanie ciśnienia rurociągu).
Ocena dokładności: zwykle 1,6 (dopuszczalny błąd ± 1,6%), spełniające ogólne wymagania przemysłowe; W przypadku precyzyjnych aplikacji można wybrać klasę 1.0.
Sejsmiczny wskaźnik ciśnienia
Struktura: Obudowa jest wypełniona glicerolem lub olejem silikonowym w celu buforowania wpływu wibracji na wskaźnik i zapobiegania drganiu wskaźnikowym i wewnętrznym zużycie komponentów.
Scenariusze aplikacji: mobilne sprężarki powietrza, sprężarki powietrza typu tłoka (ze znaczącymi wibracjami) lub systemy o częstych fluktuacjach ciśnienia. Elektryczny manometra styku
Funkcja: Oprócz wskazania ciśnienia może wydać sygnał elektryczny, gdy ciśnienie przekroczy wstępnie ustawione granice (granice górne i dolne) oraz 联动 Kontroluj początek i zatrzymanie sprężarki powietrza lub uruchomić alarm (takie jak zatrzymanie maszyny w celu ochrony, gdy ciśnienie przekroczy górną granicę).
Zastosowanie: Automatyczna kontrola systemów sprężarki powietrza, osiąganie automatycznej regulacji ciśnienia.
Cyfrowy manometra
Funkcje ： Zmierzone ciśnienie według czujnika elektronicznego, wyświetlane w formie cyfrowej na LCD, wysoka precyzja (często powyżej 0,5 klasy), może być wyposażona w funkcje rejestrowania danych i komunikacji (takie jak interfejs RS485).
Obowiązujące ： Inteligentne systemy sprężarki powietrza lub sytuacje wymagające precyzyjnej kontroli ciśnienia (takich jak laboratoria, precyzyjna produkcja).
Iii. Parametry podstawowe i końcówki selekcji dla Atlas Copco Air Cressor Wskaźniki pomiarowe
Konieczne jest pokrycie faktycznego ciśnienia roboczego sprężarki powietrza (zwykle 0 ~ 1,6 MPa, 0 ~ 2,5 MPa), a przy wyborze zakresu postępuj zgodnie z zasadą, że „ciśnienie robocze powinno wybrać między 1/3 a 2/3 zakresu” (na przykład, jeśli ciśnienie robocze wynosi 0,7 mPa, zasięg 0 ~ 1,6 mPa może być wybrany), aby uniknąć degradacji realizacji przez długi czas. Poziom dokładności
W przypadku zwykłych warunków pracy wystarczający jest ocena 1,6; W celu pomiaru lub precyzyjnej kontroli wymagana jest ocena 0,4 lub 0,25 (z jeszcze mniejszymi błędami). Specyfikacja interfejsu
Gwintowane interfejsy to zwykle M14 × 1,5, G1/4, NPT1/4 itp. I muszą dopasować interfejs rurociągu sprężarki powietrza. Instalację można wykonać poprzez konwersję adaptera.
Zdolność adaptacji środowiskowej
Temperatura: -40 ~ 70 ℃ (typ standardowy), dla środowisk o wysokiej temperaturze, wybierz modele odporne na wysokiej temperatury (takie jak manom opornych na napoje silikonowe).
Kompatybilność mediów: gdy sprężone powietrze zawiera mgiełkę olejową, upewnij się, że wewnętrzne elementy miernika są odporne na olej; W przypadku sprężarek powietrza bez oleju wybierz materiał ze stali nierdzewnej (do odporności na korozję).
Instalacja i użycie specyfikacji dla wskaźników ciśnienia sprężarki powietrza Atlas Copco
Powinien być zainstalowany w pozycji łatwo obserwowalnej i bez wibracji (np. Górna zbiornika magazynowania powietrza, rurociąg wylotowy sprężarki powietrza), unikając bezpośredniego światła słonecznego lub blisko źródeł ciepła (aby zapobiec wpływowi temperatury).
Instalacja pozioma lub pionowa (zgodnie z kierunkiem wskazanym na tarczy), z kątem nachylenia nieprzekraczającym 30 °, w przeciwnym razie spowoduje to błędy odczytu.
Wymagania instalacyjne
Zainstaluj rurkę buforową (taką jak rura cewki lub zawór stopu): w celu zmniejszenia wpływu pulsacji ciśnienia na rdzeń miernika i przedłużyć jej długość długości.
Przed początkowym użyciem gazu spalin: Podczas otwierania zaworu działaj powoli w celu rozładowania wody kondensatu lub zanieczyszczeń w rurociągu, aby zapobiec uszkodzeniu elementów wewnętrznych.
Regularna kalibracja
Zgodnie z wymogami pomiaru kalibruj co najmniej raz w roku (w porównaniu ze standardowym manometrem), jeśli odchylenie jest nadmierne, należy je naprawić lub wymienić, aby zapewnić dokładne odczyty (szczególnie w przypadku wskaźników ciśnienia w zbiornikach przechowywania związanych z bezpieczeństwem).
