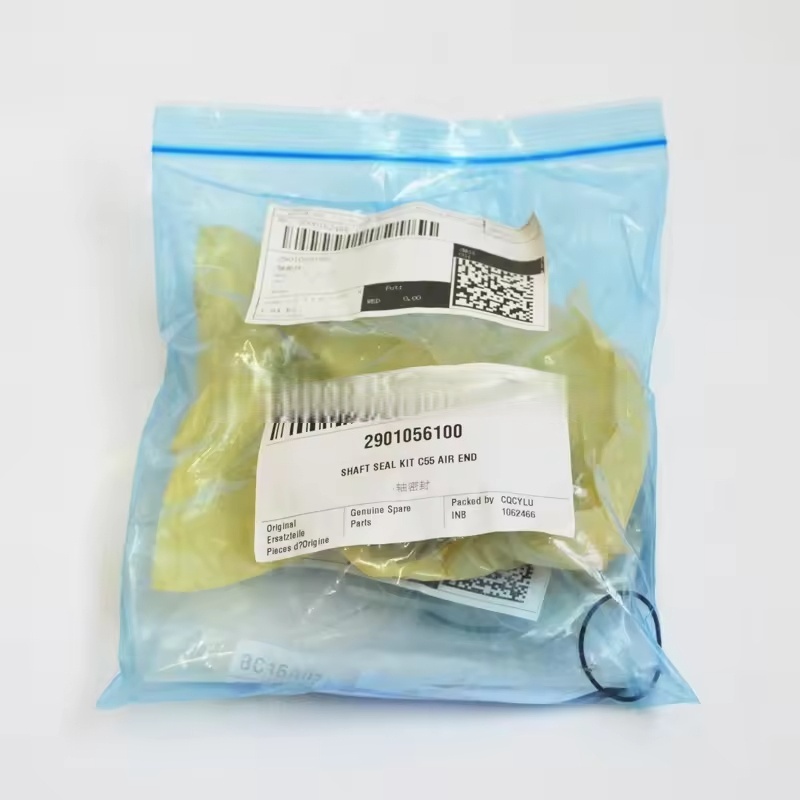

2901056100 ATLAS COPCO AIT CORMPRESSOR TANTAFE ZESTAW OLEJU OLEJU C55

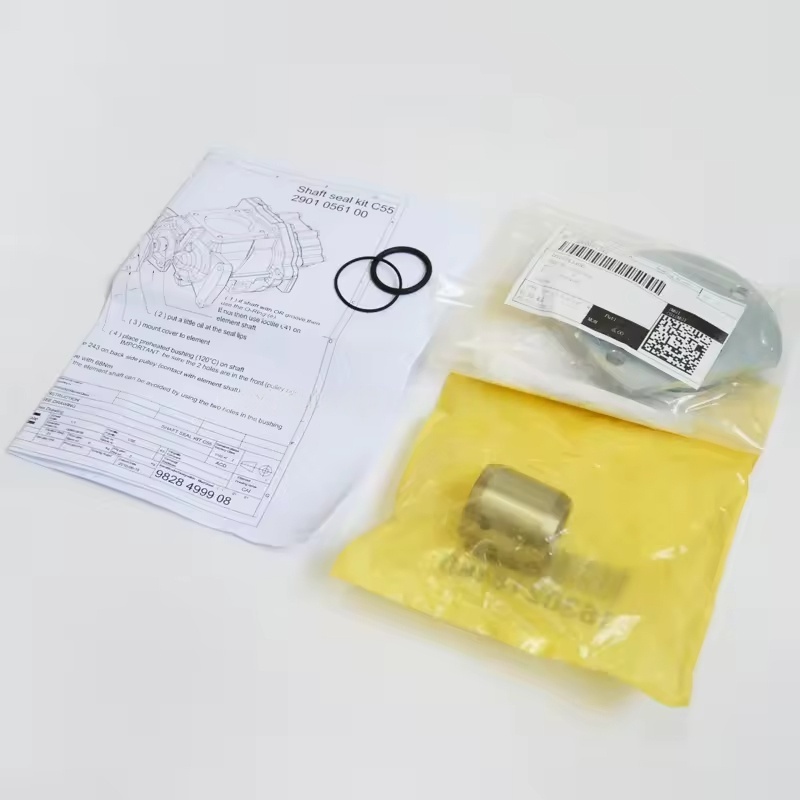

Kompozycja i funkcje zestawu Atlas Copco

Komponenty podstawowe

Uszczelnienie olejowe (uszczelnienie ramy): składnik rdzenia zestawu, zwykle wykonany z gumy nitrylowej lub fluororubber, z metalową ramą do zbrojenia. Ciasno przylega do powierzchni wału przez wargę, osiągając dynamiczne uszczelnienie (zapobiegając wyciekaniu oleju smarującego wzdłuż końca wału).

Rękaw wału (rękaw uszczelniający): metalowy rękaw przymocowany do głównego wału i współpracuje z uszczelką olejową. Powierzchnia jest utwardzona (odporna na zużycie), aby zmniejszyć zużycie wargi i przedłużyć żywotność usługi uszczelnienia.

Komponenty uszczelniające pomocnicze: w tym O-ringy, pierścienie zatrzymujące itp., Używane do statycznego uszczelnienia między zestawem a główną obudową, aby zapobiec wyciekom krawędzi.

Niektóre zestawy zawierają elementy pozycjonowania instalacji (takie jak rękawy prowadzące), ułatwiając precyzyjne montaż.

Główne funkcje

Zapobieganie wyciekom smaru: zapobieganie olejowi smarującemu w separatorze oleju przed wyciekiem przez szczelinę końcową wału na zewnątrz (unikanie utraty oleju i zanieczyszczenia środowiska).

Antymatyka: blokowanie pyłu i wilgoci przed wejściem do głównej komory łożyskowej i powierzchni siatki wirnika, chroniąc precyzyjne składniki przed zużyciem.

Utrzymanie ciśnienia: Pomoc w utrzymaniu normalnego ciśnienia w separatorze oleju, zapewniając stabilne działanie układu cyrkulacji oleju smarowego.

Kompatybilność i specyfikacje

Modele kompatybilne: Zestaw C55 jest kompatybilny z określonymi modelami sprężarek powietrza śrubowego Atlas Copco (takich jak niektóre serie GA i serie G), a specyficzne dopasowanie musi być oparte na średnicy wału głównej jednostki i wymiarach instalacji (zwykle odpowiadającej średnicy wału około 55 mm, zmieniające się według modelu).

Charakterystyka materiału: Materiał gumowy uszczelki olejowej musi wytrzymać chemiczną korozję oleju kompresyjnego i temperatury pracy 80-100 ℃. Rękaw wałowy jest w większości wykonany ze stali o wysokiej węgla lub stali nierdzewnej, aby zapewnić odporność na zużycie i wytrzymałość.

Wskazówki dotyczące wymiany i konserwacji

Czas wymiany

Podczas obserwowania oczywistego wycieku oleju lub kapania na końcu wału należy go wymienić (zużycie lub starzenie się wargi uszczelnienia olejowego jest głównym powodem).

Podczas poważnej konserwacji sprężarki (takich jak wymiana łożyska, wirnik główny) zaleca się jednocześnie wymienienie całego komponentu uszczelnienia (aby uniknąć słabej kompatybilności między nowymi i starymi częściami powodującymi wyciek).

Środki ostrożności instalacji

Przed instalacją wyczyść powierzchnię wału i rowek uszczelniający obudowę, usuwając plamy oleju, rdzę i zanieczyszczenia.

Podczas instalowania uszczelki olejowej użyj specjalistycznych narzędzi, aby ją wcisnąć, unikając deformacji lub zarysowania wargi (z wargą skierowaną po stronie oleju smarowego).

Rękaw wałka musi zapewnić koncentryczność z głównym walem i być w odpowiednim dopasowaniu zakłóceń, aby zapobiec rozluźnieniu i zużyciu podczas pracy.

Sugestie dotyczące konserwacji

Regularnie sprawdzaj ślady wycieku oleju na końcu wału, szczególnie po 10 000 godzin pracy.

Upewnij się, że olej sprężający spełnia specyfikacje (aby uniknąć przyspieszonego starzenia się uszczelki olejowej z powodu dolnego oleju) i wymienić olej smarowy zgodnie z harmonogramem.
