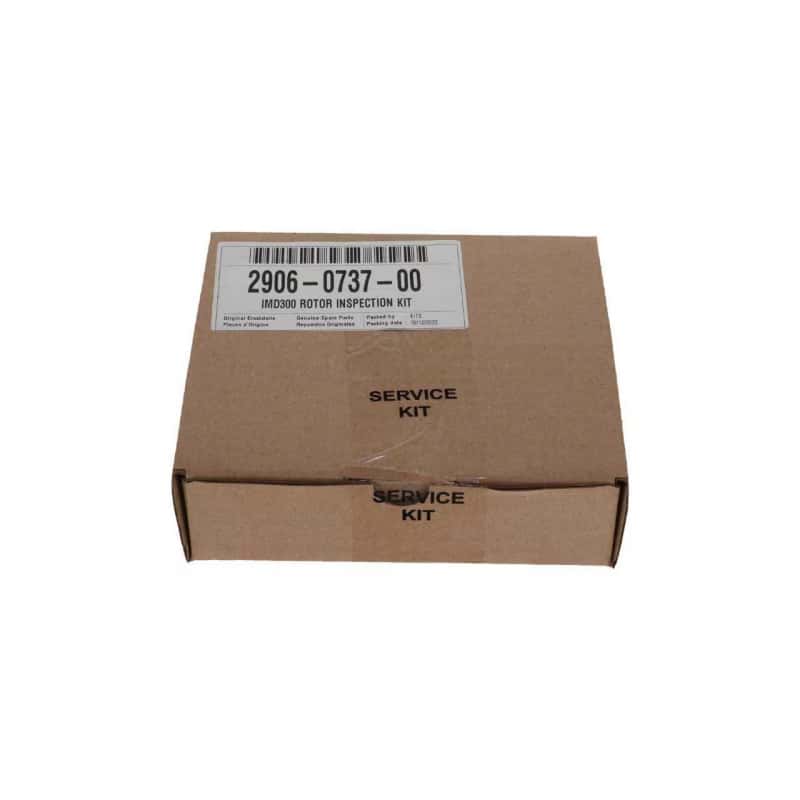

Atlas Copco 2906073700

Atlas Copco 2906073700,Narzędzia pomiarowe w zestawie inspekcyjnym wirnika Atlas Copco są zwykle wykonane ze stali stopowej, aby zapewnić dokładność i trwałość. W przypadku określonych elementów, takich jak tuleje wirnika, można zastosować nadstopy na bazie niklu, aby wytrzymać środowiska charakteryzujące się dużą prędkością i wysoką temperaturą. W niektórych nowych odśrodkowych sprężarkach powietrza stosuje się również tuleje z materiału kompozytowego, z metalową warstwą wewnętrzną i niemetalową warstwą zewnętrzną, aby zrównoważyć rozpraszanie ciepła i stłumić straty prądów wirowych. Kluczowe parametry, wielkość zużycia w obszarze zazębienia wirnika, zwykle nie powinny przekraczać 0,5–0,7 mm średnicy. Standard zarysowania: powierzchnia zarysowania nie powinna przekraczać 25 mm², a głębokość nie powinna przekraczać 1,5 mm. Współosiowość: bicie promieniowe lub niewyważenie na końcu wirnika zasadniczo nie powinny przekraczać 0,010 mm. Wymagany luz: prześwit między wirnikiem a korpusem wynosi około 0,1 mm, a prześwit między powierzchnią czołową wydechową wirnika a gniazdem łożyska wynosi około 0,05–0,1 mm. Rowki zużywalne na wewnętrznej powierzchni uszczelniającej wirnika powinny być mniejsze niż 0,1 mm.

Jest szeroko stosowany do regularnej konserwacji i diagnostyki usterek sprężarek śrubowych i odśrodkowych. Ma zastosowanie do sprężarek powietrza w wielu dziedzinach przemysłu, takich jak metalurgia, górnictwo, przemysł chemiczny, farmaceutyka i energetyka. Stosowany jest szczególnie do sprawdzania stanu maszyn głównych, które przepracowały ponad 15 000 godzin, w których wystąpiły nietypowe dźwięki lub wibracje, lub które przeszły wymianę łożysk lub inną konserwację.
