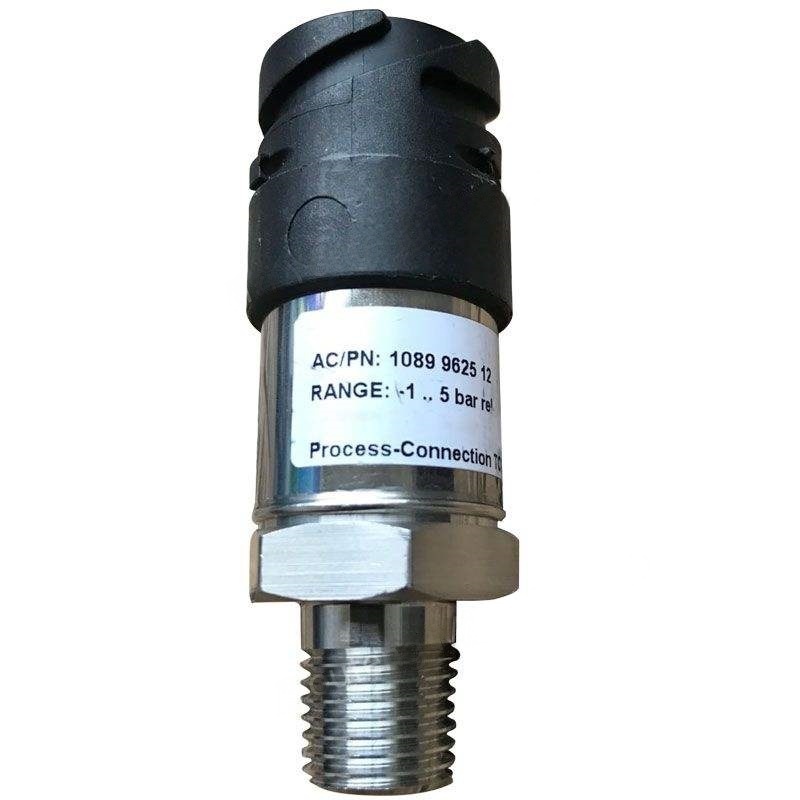

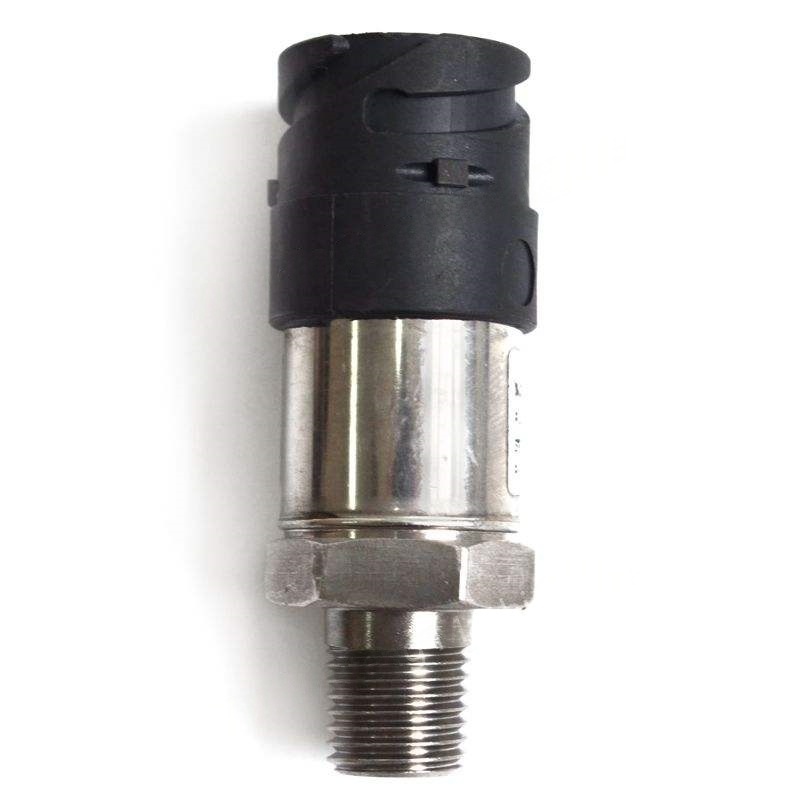

1089962512 ATLAS COPCO Sensor Press Parts

I. Zasada pracy

Działanie czujnika ciśnienia opiera się na konwersji efektów fizycznych. Istnieją trzy wspólne typy:

Efekt piezorezystyczny: wartość odporności materiałów półprzewodnikowych (takich jak krzem) zmienia się, gdy podlega ciśnieniu. Zmiana rezystancji jest przekształcana w sygnał napięcia przez most pszenicy.

Efekt piezoelektryczny: niektóre kryształy (takie jak kwarc) generują ładunki, gdy są poddawane. Ilość ładunku jest mierzona w celu pośrednicznego uzyskania wartości ciśnienia.

Efekt pojemnościowy: Zmiany ciśnienia powodują zmianę odstępów między płytkami kondensatorów, powodując w ten sposób zmianę wartości pojemności, która jest następnie przekształcana w sygnał elektryczny.

Iii. Scenariusze aplikacji podstawowych

Kontrola ciśnienia: Utrzymuj ciśnienie zbiornika magazynowego w zakresie ustawionym (np. 0,6 - 0,8 MPa), automatycznie rozładuj, gdy ciśnienie osiągnie górną granicę, i uruchom ponownie, gdy spadnie poniżej dolnego limitu.

Ochrona bezpieczeństwa: Monitoruj ciśnienie wydechowe. Gdy ciśnienie przekroczy limit, uruchom zawór bezpieczeństwa lub wyłączenie awaryjne, aby zapobiec ryzykom wybuchowym.

Optymalizacja wydajności energetycznej: Monitorując różnicę ciśnienia między wlotem a wylotem, oblicz współczynnik kompresji i dostosuj moc silnika w celu osiągnięcia oszczędzania energii.

Diagnoza błędów: nieprawidłowe fluktuacje ciśnienia (takie jak nagłe spadek ciśnienia) mogą wskazywać na wyciek lub uszkodzenie zaworu.

Iv. Kluczowe parametry wyboru

Zakres pomiaru: Wybierz na podstawie ciśnienia roboczego sprężarki powietrza. Zasadniczo jest to 1,5 - 2 razy więcej ciśnienia roboczego (na przykład, jeśli ciśnienie robocze wynosi 0,8 MPa, wybierz zakres 0 - 1,6 MPa).

Ocena dokładności: ocena przemysłowa często stosuje ± 0,5% FS, podczas gdy sprzęt laboratoryjny lub medyczny wymaga ± 0,1% FS lub powyżej.

Sygnał wyjściowy: Zwykle 4-20 mA (silny przeciwdziałanie interferencji, odpowiedni do transmisji na duże odległości), 0 - 10 V (dobra zgodność).

Materiał interfejsu: W przypadku środowisk korozyjnych wybierz stal nierdzewną lub materiały interfejsu ceramicznego.

Ocena ochrony: Wybierz ocenę ochrony IP65 lub wyższej dla środowisk wilgotnych lub zakurzonych.

V. Wskazówki dotyczące instalacji i konserwacji

Lokalizacja instalacji:

Unikaj instalowania w obszarach o wysokich wibracjach (takich jak silnik) i dodaj urządzenie pobudzające wstrząsy.

Upewnij się, że interfejs ciśnienia jest pionowo w dół, aby zapobiec wejściu wody kondensatu do wnętrza czujnika.

Okres kalibracji: Zaleca się kalibrację raz w roku. W przypadku zastosowań o bardzo precyzyjnej kalibruj co sześć miesięcy.

Rozwiązywanie problemów:

Brak wyjścia sygnału: Sprawdź, czy zasilanie i okablowanie są luźne, a czy czujnik zostanie wypalony.

Duża wartość wyjściowa Fluktuacja: Może to być spowodowane wibracją rurociągu, pulsacją średniej lub starzenia się czujników.

Zero Drift: Ponownie kalibruj lub wymień czujnik.

Vi. Typowe przypadki aplikacji

Przypadek 1: Sprężarka powietrza fabryki często zaczyna się i zatrzymuje. Monitorując za pomocą czujnika ciśnienia, stwierdzono, że ciśnienie zbiornika magazynowego zmienało się zbytnio. Po dostosowaniu pozycji instalacji czujnika i optymalizacji parametrów PID częstotliwość start-stop zmniejszyła się o 30%, przedłużając żywotność sprzętu.

Przypadek 2: Sprężarki powietrza medycznego wykorzystują czujniki piezożerskie (± 0,05% FS), aby upewnić się, że ciśnienie wyjściowe jest stabilne przy 0,3 - 0,4 MPa, spełniające surowe wymagania urządzeń medycznych.

VII. Przyszłe trendy

Inteligentizacja: Zintegruj mikroprocesory, obsługuj komunikację cyfrową (taką jak Modbus) i funkcje autodiagnozy.

Internet przedmiotów (IoT): Połącz się z platformami chmurowymi, aby osiągnąć zdalne monitorowanie i konserwację predykcyjną.

Niskie zużycie energii: Użyj technologii MEMS, aby zmniejszyć zużycie energii, odpowiednie dla przenośnych urządzeń zasilanych baterią.
