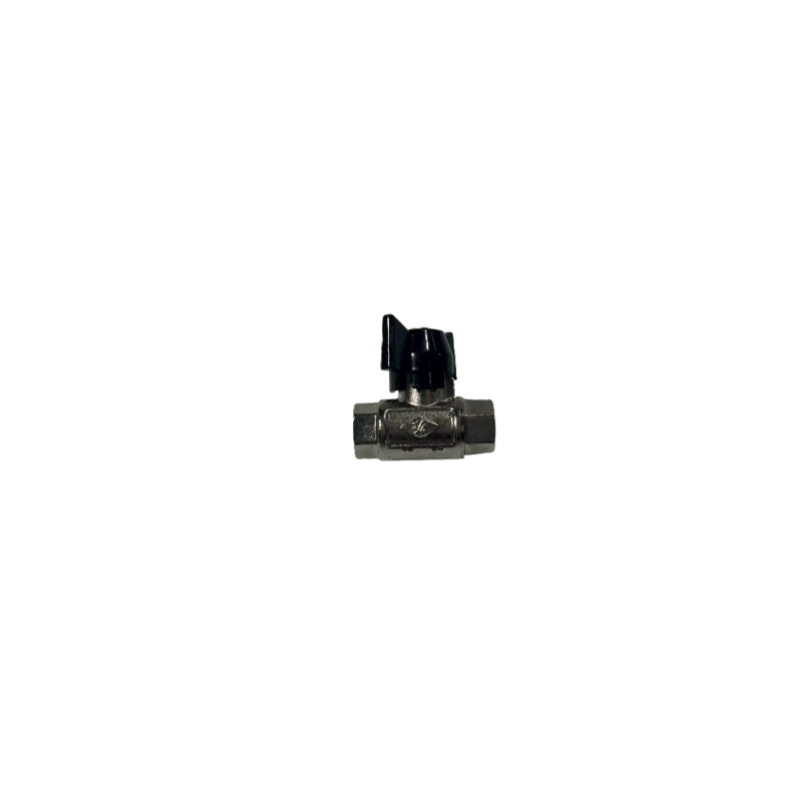

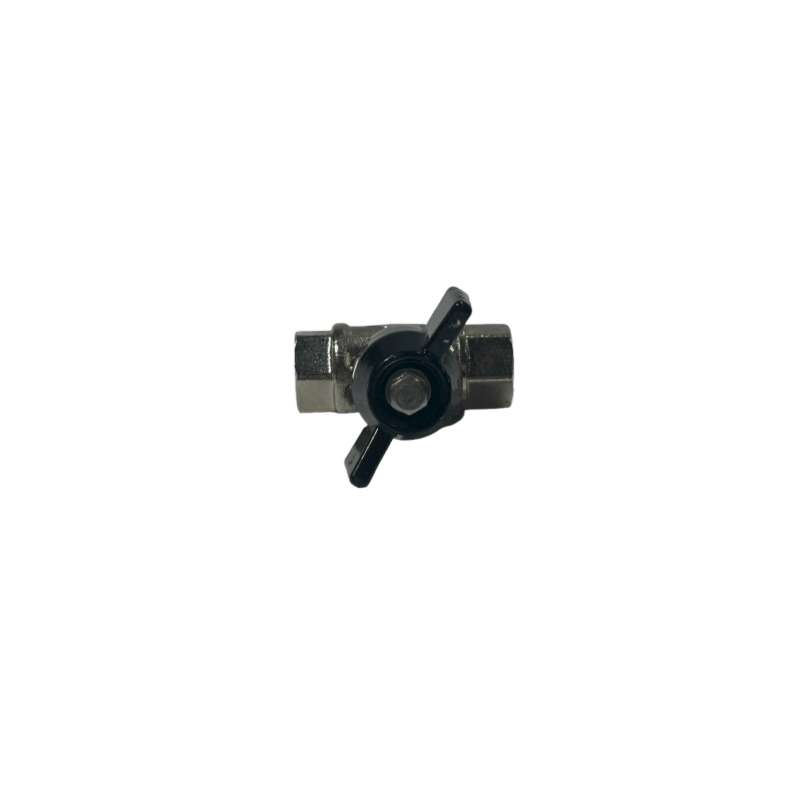

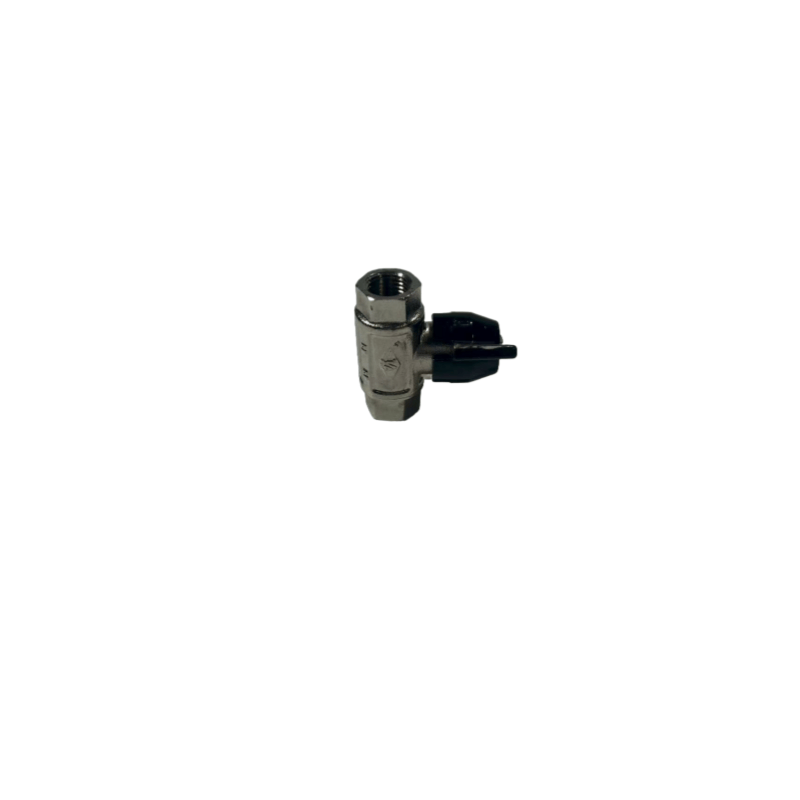

Atlas Copco Sprężarki powietrza Wtryskiwane olej Wtryskiwające śrubowe sprężarkę zawór kulowy 1/4 główne cechy
Projekt konstrukcyjny
Przyjmuje sferyczną strukturę rdzenia zastawki. Obracając rdzeń zaworu (zwykle obrót o 90 °), osiąga szybki ruch, z niskim odpornością na przepływ, odpowiednią do scenariuszy wymagających precyzyjnej kontroli przepływu. Średnica 1/4 cala (około 6,35 mm) jest kompatybilna z małymi rurociągami i jest powszechnie spotykana w ścieżce smarowania, ścieżce powietrza kontrolnego lub obwodach pomocniczych sprężarki.
Wybór materiału
Korpus zaworu: głównie z mosiądzu, stali nierdzewnej (np. 304, 316), odpornej na korozję oleju sprężarowego, odpowiednie do temperatur pracy od -20 ℃ do 150 ℃.
Materiały uszczelniające: Użyj gumy nitrylowej (NBR), Fluororubber (FKM) itp., Aby zapewnić wydajność uszczelniania i odporność na starzenie się w środowiskach mgły olejowej.
Rdzeń zaworu / pręt zaworu: wykonany ze stali nierdzewnej, odpornej na zużycie i mniej podatnych na przyklejanie.
Ocena ciśnienia
Musi dopasować ciśnienie układu sprężarki. Działający zakres ciśnienia wynosi na ogół od 10 do 30 barów (w zależności od modelu sprężarki), a niektóre modele pod wysokim ciśnieniem mogą wytrzymać wyższe ciśnienie.
Instalacja i adaptacja
Forma interfejsu jest zwykle wątek wewnętrzny (wątek NPT lub G), ułatwiający połączenie z rurociągami 1/4 cala. Można go zainstalować w rurociągach poziomych lub pionowych. Uchwyt operacyjny jest w większości wykonany z tworzywa sztucznego lub metalu, ułatwiając regulację ręczną.
